厉旭旺，等：兆瓦级风机偏航齿轮箱中心轮断轴原因

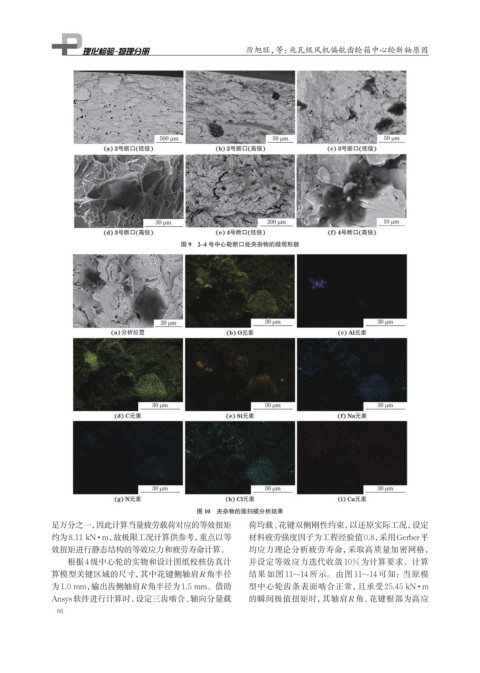

图 9 2~4 号中心轮断口处夹杂物的微观形貌
图 10 夹杂物的面扫描分析结果
足万分之一，因此计算当量疲劳载荷对应的等效扭矩 荷均载、花键双侧刚性约束，以还原实际工况，设定
约为8.11 kN· m，故极限工况计算供参考，重点以等 材料疲劳强度因子为工程经验值0.8，采用Gerber平
效扭矩进行静态结构的等效应力和疲劳寿命计算。 均应力理论分析疲劳寿命，采取高质量加密网格，
根据4级中心轮的实物和设计图纸校核仿真计 并设定等效应力迭代收敛 10%为计算要求。计算
算模型关键区域的尺寸，其中花键侧轴肩R角半径 结果如图 11~14 所示。由图 11~14 可知：当原模
为1.0 mm，输出齿侧轴肩R角半径为1.5 mm。借助 型中心轮齿条表面啮合正常，且承受 25.45 kN·m
Ansys软件进行计算时，设定三齿啮合、轴向分量载 的瞬间极值扭矩时，其轴肩R角、花键根部为高应
