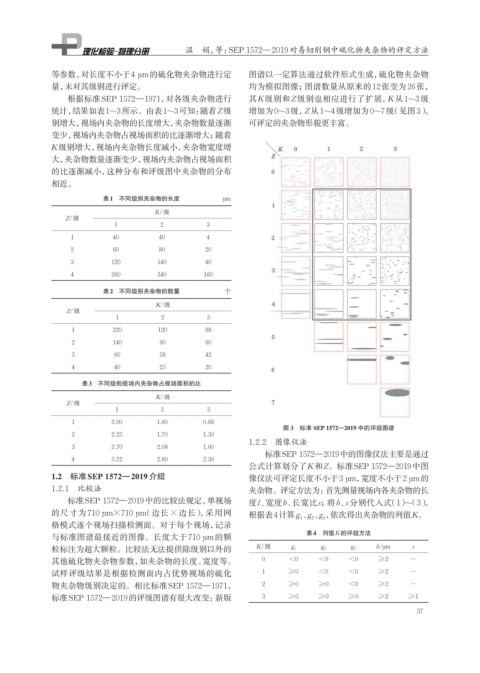

Page 53 - 理化检验-物理分册2025年第二期

温 娟，等：SEP 1572—2019对易切削钢中硫化物夹杂物的评定方法

等参数，对长度不小于4 μm的硫化物夹杂物进行定 图谱以一定算法通过软件形式生成，硫化物夹杂物
量，未对其级别进行评定。 均为模拟图像；图谱数量从原来的12张变为26张，
根据标准SEP 1572—1971，对各级夹杂物进行 其K级别和Z级别也相应进行了扩展， K从1~3级
统计，结果如表1~3所示。由表1~3可知： 随着Z级 增加为0~3级， Z从1~4级增加为0~7级（见图3），
别增大，视场内夹杂物的长度增大，夹杂物数量逐渐 可评定的夹杂物形貌更丰富。
变少，视场内夹杂物占视场面积的比逐渐增大；随着
K级别增大，视场内夹杂物长度减小，夹杂物宽度增
大，夹杂物数量逐渐变少，视场内夹杂物占视场面积
的比逐渐减小，这种分布和评级图中夹杂物的分布
相近。

表1 不同级别夹杂物的长度 µm
K/级
Z/级
1 2 3
1 40 40 4
2 60 80 20
3 120 140 40
4 260 340 160

表2 不同级别夹杂物的数量 个
K/级
Z/级
1 2 3
1 220 120 88
2 140 90 60
3 60 58 42
4 40 25 20
表3 不同级别视场内夹杂物占视场面积的比

K/级
Z/级
1 2 3
1 2.00 1.60 0.88

图 3 标准 SEP 1572—2019 中的评级图谱
2 2.25 1.70 1.30
1.2.2 图像仪法
3 2.70 2.08 1.60
标准SEP 1572—2019中的图像仪法主要是通过
4 3.22 2.60 2.30
公式计算划分了K和Z。标准SEP 1572—2019中图

1.2 标准SEP 1572—2019介绍 像仪法可评定长度不小于3 μm， 宽度不小于2 μm的
1.2.1 比较法 夹杂物。评定方法为：首先测量视场内各夹杂物的长
标准SEP 1572—2019中的比较法规定，单视场 度l、宽度b、长宽比s；将b、s分别代入式（1）~（3），
的尺寸为 710 μm×710 μm（边长×边长），采用网 根据表4计算g 、g 、g ，依次得出夹杂物的列值K。
1
2
3
格模式逐个视场扫描检测面。对于每个视场，记录
表4 列值K的评级方法
与标准图谱最接近的图像。长度大于710 μm的颗
粒标注为超大颗粒。比较法无法提供除级别以外的 K/级 g 1 g 2 g 3 b/μm s
其他硫化物夹杂物参数，如夹杂物的长度、宽度等。 0 <0 <0 <0 ≥2 -
试样评级结果是根据检测面内占优势视场的硫化 1 ≥0 <0 <0 ≥2 -
物夹杂物级别决定的。相比标准SEP 1572—1971， 2 ≥0 ≥0 <0 ≥2 -
标准SEP 1572—2019的评级图谱有很大改变： 新版 3 ≥0 ≥0 ≥0 ≥2 ≥1
37
