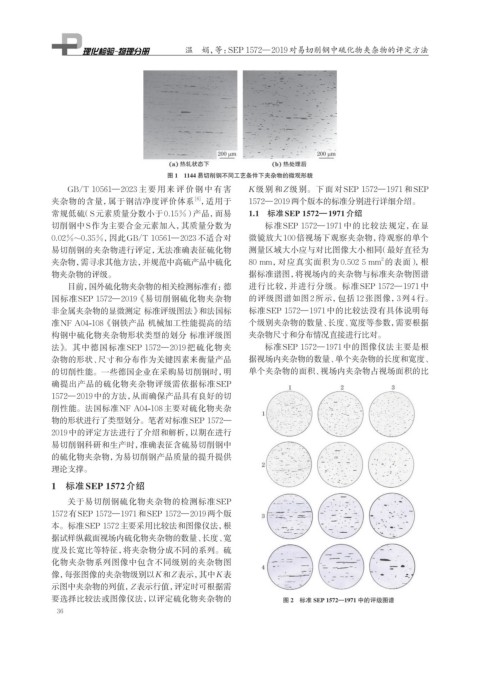

Page 52 - 理化检验-物理分册2025年第二期
P. 52
温 娟,等:SEP 1572—2019对易切削钢中硫化物夹杂物的评定方法
图 1 1144 易切削钢不同工艺条件下夹杂物的微观形貌
GB/T 10561—2023 主要用来评价钢中有害 K级别和Z级别。下面对SEP 1572—1971 和SEP
[6]
夹杂物的含量,属于钢洁净度评价体系 ,适用于 1572—2019两个版本的标准分别进行详细介绍。
常规低硫(S元素质量分数小于0.15%)产品,而易 1.1 标准SEP 1572—1971介绍
切削钢中S作为主要合金元素加入,其质量分数为 标准SEP 1572—1971 中的比较法规定,在显
0.02%~0.35%,因此GB/T 10561—2023不适合对 微镜放大100倍视场下观察夹杂物,待观察的单个
易切削钢的夹杂物进行评定,无法准确表征硫化物 测量区域大小应与对比图像大小相同(最好直径为
夹杂物,需寻求其他方法,并规范中高硫产品中硫化 80 mm,对应真实面积为 0.502 5 mm 的表面),根
2
物夹杂物的评级。 据标准谱图,将视场内的夹杂物与标准夹杂物图谱
目前,国外硫化物夹杂物的相关检测标准有:德 进行比较,并进行分级。标准SEP 1572—1971 中
国标准SEP 1572—2019《易切削钢硫化物夹杂物 的评级图谱如图 2 所示,包括 12 张图像,3 列 4 行。
非金属夹杂物的显微测定 标准评级图法》和法国标 标准SEP 1572—1971中的比较法没有具体说明每
准NF A04-108《钢铁产品 机械加工性能提高的结 个级别夹杂物的数量、长度、宽度等参数,需要根据
构钢中硫化物夹杂物形状类型的划分 标准评级图 夹杂物尺寸和分布情况直接进行比对。
法》。其中德国标准SEP 1572—2019 把硫化物夹 标准SEP 1572—1971 中的图像仪法主要是根
杂物的形状、尺寸和分布作为关键因素来衡量产品 据视场内夹杂物的数量、单个夹杂物的长度和宽度、
的切削性能。一些德国企业在采购易切削钢时,明 单个夹杂物的面积、视场内夹杂物占视场面积的比
确提出产品的硫化物夹杂物评级需依据标准SEP
1572—2019中的方法,从而确保产品具有良好的切
削性能。法国标准NF A04-108主要对硫化物夹杂
物的形状进行了类型划分。笔者对标准SEP 1572—
2019中的评定方法进行了介绍和解析,以期在进行
易切削钢科研和生产时,准确表征含硫易切削钢中
的硫化物夹杂物,为易切削钢产品质量的提升提供
理论支撑。
1 标准SEP 1572介绍
关于易切削钢硫化物夹杂物的检测标准SEP
1572有SEP 1572—1971和SEP 1572—2019两个版
本。标准SEP 1572主要采用比较法和图像仪法,根
据试样纵截面视场内硫化物夹杂物的数量、长度、宽
度及长宽比等特征,将夹杂物分成不同的系列。硫
化物夹杂物系列图像中包含不同级别的夹杂物图
像,每张图像的夹杂物级别以K和Z表示,其中K表
示图中夹杂物的列值, Z表示行值,评定时可根据需
要选择比较法或图像仪法,以评定硫化物夹杂物的 图 2 标准 SEP 1572—1971 中的评级图谱
36
