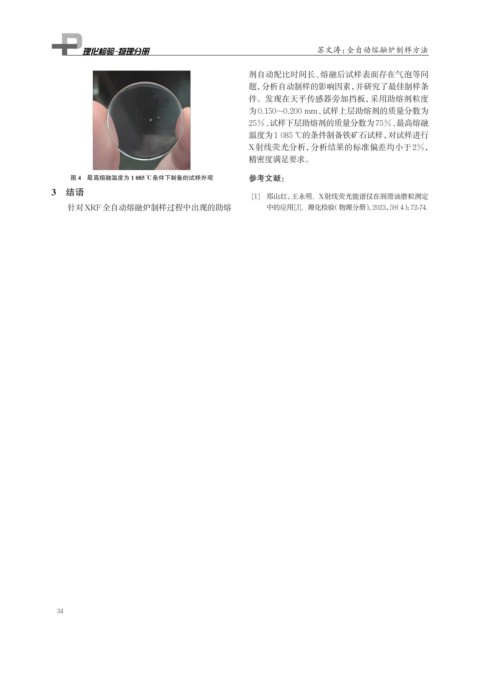

Page 50 - 理化检验-物理分册2025年第二期
P. 50
苏文涛：全自动熔融炉制样方法
剂自动配比时间长、熔融后试样表面存在气泡等问
题，分析自动制样的影响因素，并研究了最佳制样条
件。发现在天平传感器旁加挡板，采用助熔剂粒度
为0.150~0.200 mm、试样上层助熔剂的质量分数为
25%、试样下层助熔剂的质量分数为75%、最高熔融
温度为1 085 ℃的条件制备铁矿石试样，对试样进行
X射线荧光分析，分析结果的标准偏差均小于2%，
精密度满足要求。
图 4 最高熔融温度为 1 085 ℃条件下制备的试样外观 参考文献：
3 结语
[1] 郑山红，王永明．X射线荧光能谱仪在润滑油磨粒测定
针对XRF全自动熔融炉制样过程中出现的助熔 中的应用[J]．理化检验（物理分册），2023，59（4）：72-74.
34
