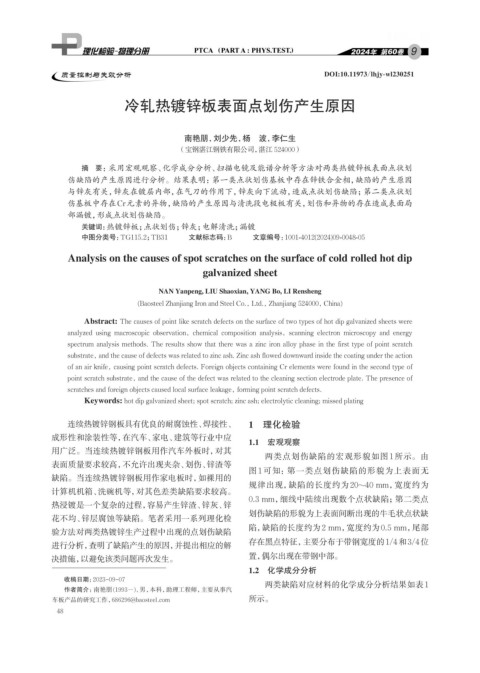

Page 64 - 理化检验-物理分册2024年第九期

9

质量控制与失效分析 DOI:10.11973/lhjy-wl230251

冷轧热镀锌板表面点划伤产生原因

南艳朋，刘少先，杨 波，李仁生
（宝钢湛江钢铁有限公司，湛江 524000）

摘 要：采用宏观观察、化学成分分析、扫描电镜及能谱分析等方法对两类热镀锌板表面点状划
伤缺陷的产生原因进行分析。结果表明：第一类点状划伤基板中存在锌铁合金相，缺陷的产生原因
与锌灰有关，锌灰在镀层内部，在气刀的作用下，锌灰向下流动，造成点状划伤缺陷；第二类点状划
伤基板中存在Cr元素的异物，缺陷的产生原因与清洗段电极板有关，划伤和异物的存在造成表面局
部漏镀，形成点状划伤缺陷。
关键词： 热镀锌板；点状划伤；锌灰；电解清洗；漏镀
中图分类号：TG115.2；TB31 文献标志码：B 文章编号：1001-4012(2024)09-0048-05
Analysis on the causes of spot scratches on the surface of cold rolled hot dip
galvanized sheet

NAN Yanpeng, LIU Shaoxian, YANG Bo, LI Rensheng
(Baosteel Zhanjiang Iron and Steel Co., Ltd., Zhanjiang 524000, China)

Abstract: The causes of point like scratch defects on the surface of two types of hot dip galvanized sheets were
analyzed using macroscopic observation, chemical composition analysis, scanning electron microscopy and energy
spectrum analysis methods. The results show that there was a zinc iron alloy phase in the first type of point scratch
substrate, and the cause of defects was related to zinc ash. Zinc ash flowed downward inside the coating under the action
of an air knife, causing point scratch defects. Foreign objects containing Cr elements were found in the second type of
point scratch substrate, and the cause of the defect was related to the cleaning section electrode plate. The presence of
scratches and foreign objects caused local surface leakage, forming point scratch defects.
Keywords: hot dip galvanized sheet; spot scratch; zinc ash; electrolytic cleaning; missed plating

连续热镀锌钢板具有优良的耐腐蚀性、焊接性、 1 理化检验
成形性和涂装性等，在汽车、家电、建筑等行业中应
1.1 宏观观察
用广泛。当连续热镀锌钢板用作汽车外板时，对其
两类点划伤缺陷的宏观形貌如图 1 所示。由
表面质量要求较高，不允许出现夹杂、划伤、锌渣等
图 1 可知：第一类点划伤缺陷的形貌为上表面无
缺陷。当连续热镀锌钢板用作家电板时，如裸用的
规律出现，缺陷的长度约为 20~40 mm，宽度约为
计算机机箱、洗碗机等，对其色差类缺陷要求较高。
0.3 mm，细线中陆续出现数个点状缺陷；第二类点
热浸镀是一个复杂的过程，容易产生锌渣、锌灰、锌
划伤缺陷的形貌为上表面间断出现的牛毛状点状缺
花不均、锌层腐蚀等缺陷。笔者采用一系列理化检
陷，缺陷的长度约为2 mm，宽度约为0.5 mm，尾部
验方法对两类热镀锌生产过程中出现的点划伤缺陷
存在黑点特征，主要分布于带钢宽度的1/4和3/4位
进行分析，查明了缺陷产生的原因，并提出相应的解
决措施，以避免该类问题再次发生。 置，偶尔出现在带钢中部。
1.2 化学成分分析
收稿日期：2023-09-07
两类缺陷对应材料的化学成分分析结果如表1
作者简介：南艳朋(1993-),男，本科，助理工程师，主要从事汽
车板产品的研究工作，686296@baosteel.com 所示。
48
