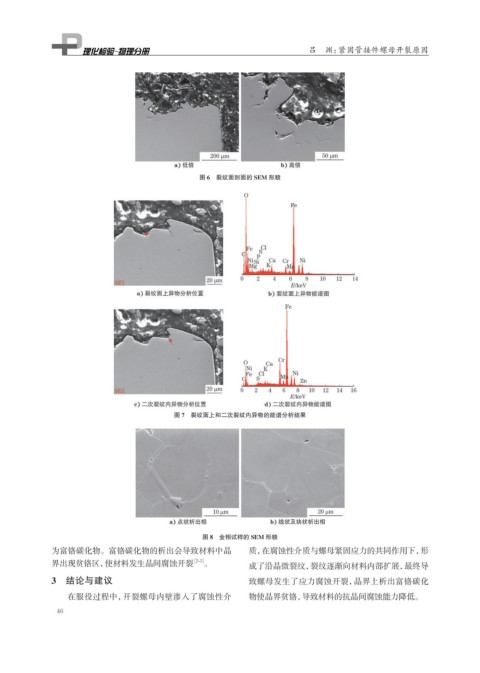

Page 62 - 理化检验-物理分册2024年第九期
P. 62
吕 渊：紧固管接件螺母开裂原因
图 6 裂纹面剖面的 SEM 形貌
图 7 裂纹面上和二次裂纹内异物的能谱分析结果
图 8 金相试样的 SEM 形貌
为富铬碳化物。富铬碳化物的析出会导致材料中晶 质，在腐蚀性介质与螺母紧固应力的共同作用下，形
界出现贫铬区，使材料发生晶间腐蚀开裂 [2-3] 。 成了沿晶微裂纹，裂纹逐渐向材料内部扩展，最终导
3 结论与建议 致螺母发生了应力腐蚀开裂，晶界上析出富铬碳化
在服役过程中，开裂螺母内壁渗入了腐蚀性介 物使晶界贫铬，导致材料的抗晶间腐蚀能力降低。
46
