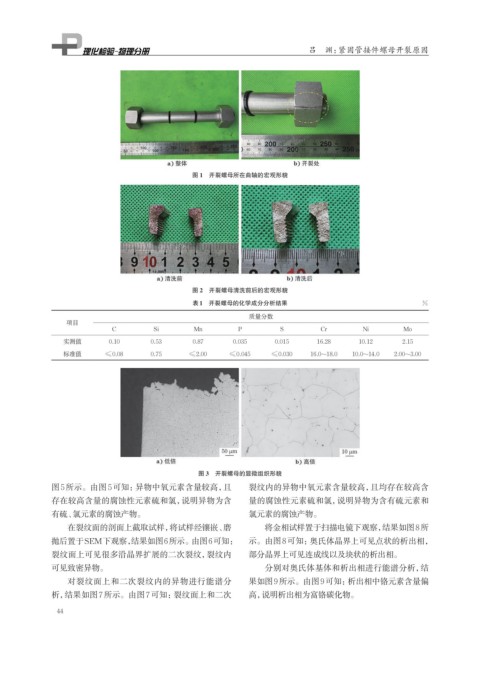

Page 60 - 理化检验-物理分册2024年第九期
P. 60
吕 渊：紧固管接件螺母开裂原因
图 1 开裂螺母所在曲轴的宏观形貌
图 2 开裂螺母清洗前后的宏观形貌
表1 开裂螺母的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Ni Mo
实测值 0.10 0.53 0.87 0.035 0.015 16.28 10.12 2.15
标准值 ≤0.08 0.75 ≤2.00 ≤0.045 ≤0.030 16.0~18.0 10.0~14.0 2.00~3.00
图 3 开裂螺母的显微组织形貌
图5所示。由图5可知：异物中氧元素含量较高，且 裂纹内的异物中氧元素含量较高，且均存在较高含
存在较高含量的腐蚀性元素硫和氯，说明异物为含 量的腐蚀性元素硫和氯，说明异物为含有硫元素和
有硫、氯元素的腐蚀产物。 氯元素的腐蚀产物。
在裂纹面的剖面上截取试样，将试样经镶嵌、磨 将金相试样置于扫描电镜下观察，结果如图8所
抛后置于SEM下观察， 结果如图6所示。由图6可知： 示。由图8可知：奥氏体晶界上可见点状的析出相，
裂纹面上可见很多沿晶界扩展的二次裂纹，裂纹内 部分晶界上可见连成线以及块状的析出相。
可见致密异物。 分别对奥氏体基体和析出相进行能谱分析，结
对裂纹面上和二次裂纹内的异物进行能谱分 果如图9所示。由图9可知：析出相中铬元素含量偏
析，结果如图7所示。由图7可知：裂纹面上和二次 高，说明析出相为富铬碳化物。
44
