Page 61 - 理化检验-物理分册2024年第九期
P. 61
吕 渊：紧固管接件螺母开裂原因

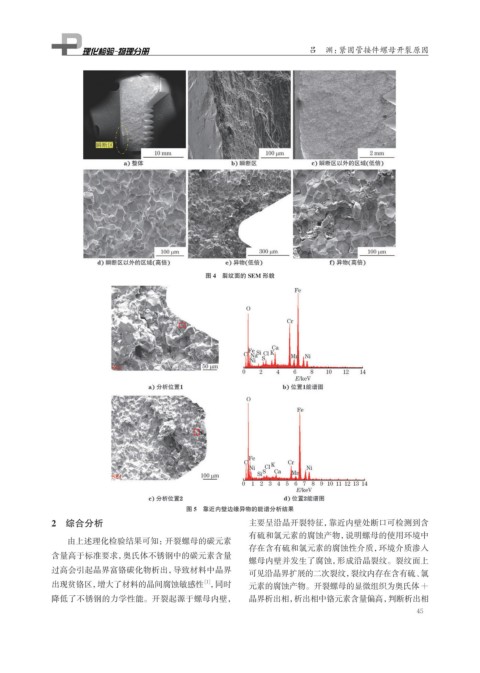

图 4 裂纹面的 SEM 形貌
图 5 靠近内壁边缘异物的能谱分析结果
2 综合分析 主要呈沿晶开裂特征，靠近内壁处断口可检测到含
有硫和氯元素的腐蚀产物，说明螺母的使用环境中
由上述理化检验结果可知：开裂螺母的碳元素
存在含有硫和氯元素的腐蚀性介质，环境介质渗入
含量高于标准要求，奥氏体不锈钢中的碳元素含量
螺母内壁并发生了腐蚀，形成沿晶裂纹。裂纹面上
过高会引起晶界富铬碳化物析出，导致材料中晶界
可见沿晶界扩展的二次裂纹，裂纹内存在含有硫、氯
出现贫铬区，增大了材料的晶间腐蚀敏感性 ，同时 元素的腐蚀产物。开裂螺母的显微组织为奥氏体+
[1]
降低了不锈钢的力学性能。开裂起源于螺母内壁， 晶界析出相，析出相中铬元素含量偏高，判断析出相
45
