Page 43 - 理化检验-物理分册2024年第九期

吴林阳，等：晶体材料内部衍射用基准零应力铝粉标准试样的制备及校准

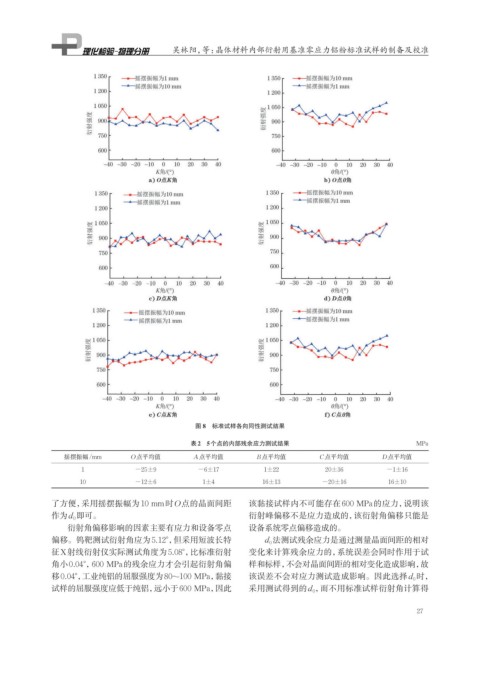

图 8 标准试样各向同性测试结果
表2 5个点的内部残余应力测试结果 MPa

摇摆振幅/mm O点平均值 A点平均值 B点平均值 C点平均值 D点平均值
1 －25±9 －6±17 1±22 20±36 －1±16
10 －12±6 1±4 16±13 －20±16 16±10

了方便，采用摇摆振幅为10 mm时O点的晶面间距 该黏接试样内不可能存在600 MPa的应力，说明该
作为d 0 即可。 衍射峰偏移不是应力造成的，该衍射角偏移只能是
衍射角偏移影响的因素主要有应力和设备零点 设备系统零点偏移造成的。
偏移。钨靶测试衍射角应为5.12°， 但采用短波长特 d 0 法测试残余应力是通过测量晶面间距的相对
征X射线衍射仪实际测试角度为5.08°， 比标准衍射 变化来计算残余应力的，系统误差会同时作用于试
角小0.04°，600 MPa的残余应力才会引起衍射角偏 样和标样，不会对晶面间距的相对变化造成影响，故
移0.04°， 工业纯铝的屈服强度为80~100 MPa，黏接 该误差不会对应力测试造成影响。因此选择d 0 时，
试样的屈服强度应低于纯铝，远小于600 MPa，因此 采用测试得到的d 0 ，而不用标准试样衍射角计算得

27
