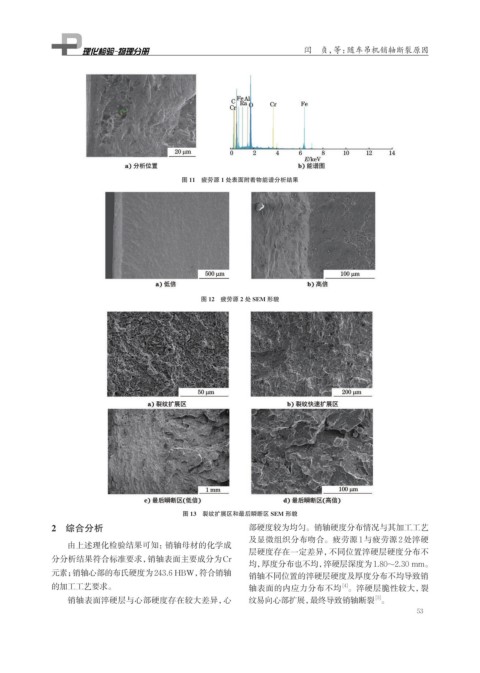

Page 65 - 理化检验-物理分册2024年第七期

闫 贞，等：随车吊机销轴断裂原因

图 11 疲劳源 1 处表面附着物能谱分析结果

图 12 疲劳源 2 处 SEM 形貌

图 13 裂纹扩展区和最后瞬断区 SEM 形貌
2 综合分析 部硬度较为均匀。销轴硬度分布情况与其加工工艺
及显微组织分布吻合。疲劳源1与疲劳源2处淬硬
由上述理化检验结果可知：销轴母材的化学成
层硬度存在一定差异，不同位置淬硬层硬度分布不
分分析结果符合标准要求，销轴表面主要成分为Cr
均，厚度分布也不均，淬硬层深度为1.80~2.30 mm。
元素；销轴心部的布氏硬度为243.6 HBW，符合销轴 销轴不同位置的淬硬层硬度及厚度分布不均导致销
的加工工艺要求。 轴表面的内应力分布不均 。淬硬层脆性较大，裂
[4]
[5]
销轴表面淬硬层与心部硬度存在较大差异，心 纹易向心部扩展，最终导致销轴断裂 。
53
