闫 贞，等：随车吊机销轴断裂原因

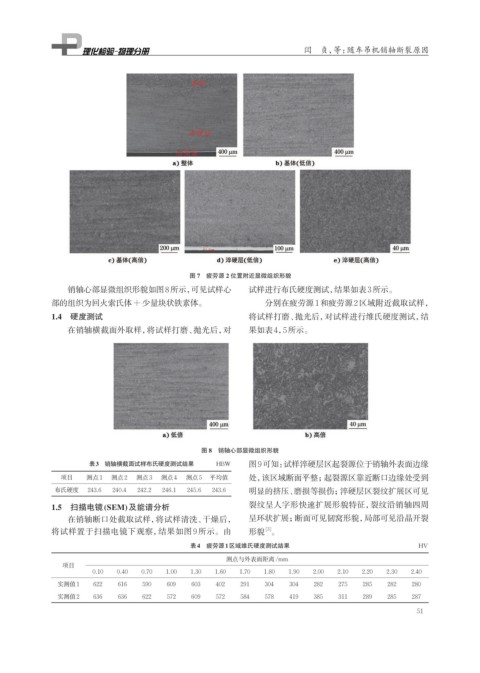

图 7 疲劳源 2 位置附近显微组织形貌
销轴心部显微组织形貌如图8所示，可见试样心 试样进行布氏硬度测试，结果如表3所示。
部的组织为回火索氏体+少量块状铁素体。 分别在疲劳源1和疲劳源2区域附近截取试样，
1.4 硬度测试 将试样打磨、抛光后，对试样进行维氏硬度测试，结
在销轴横截面外取样，将试样打磨、抛光后，对 果如表4，5所示。
图 8 销轴心部显微组织形貌
表3 销轴横截面试样布氏硬度测试结果 HBW 图9可知： 试样淬硬层区起裂源位于销轴外表面边缘
项目 测点1 测点2 测点3 测点4 测点5 平均值 处，该区域断面平整；起裂源区靠近断口边缘处受到
布氏硬度 243.6 240.4 242.2 246.1 245.6 243.6 明显的挤压、磨损等损伤；淬硬层区裂纹扩展区可见
1.5 扫描电镜(SEM)及能谱分析 裂纹呈人字形快速扩展形貌特征，裂纹沿销轴四周
在销轴断口处截取试样，将试样清洗、干燥后， 呈环状扩展；断面可见韧窝形貌，局部可见沿晶开裂
将试样置于扫描电镜下观察，结果如图 9所示。由 形貌 。
[3]
表4 疲劳源1区域维氏硬度测试结果 HV
测点与外表面距离/mm
项目
0.10 0.40 0.70 1.00 1.30 1.60 1.70 1.80 1.90 2.00 2.10 2.20 2.30 2.40
实测值1 622 616 590 609 603 402 291 304 304 282 275 285 282 280
实测值2 636 636 622 572 609 572 584 578 419 385 311 289 285 287
