Page 58 - 理化检验-物理分册2024年第七期

王冬林，等：20钢输气管道穿孔原因

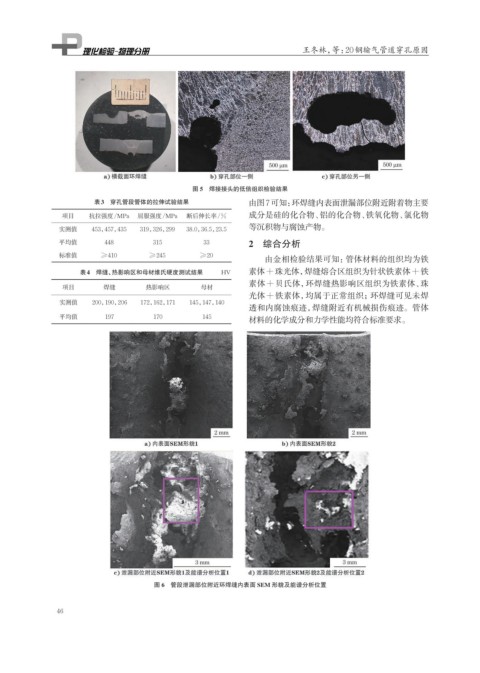

图 5 焊接接头的低倍组织检验结果
表3 穿孔管段管体的拉伸试验结果 由图7可知：环焊缝内表面泄漏部位附近附着物主要
项目 抗拉强度/MPa 屈服强度/MPa 断后伸长率/% 成分是硅的化合物、铝的化合物、铁氧化物、氯化物
实测值 453，457，435 319，326，299 38.0，36.5，23.5 等沉积物与腐蚀产物。
平均值 448 315 33 2 综合分析
标准值 ≥410 ≥245 ≥20
由金相检验结果可知：管体材料的组织均为铁
表4 焊缝、 热影响区和母材维氏硬度测试结果 HV 素体+珠光体，焊缝熔合区组织为针状铁素体+铁
素体+贝氏体，环焊缝热影响区组织为铁素体、珠
项目 焊缝 热影响区 母材
光体+铁素体，均属于正常组织；环焊缝可见未焊
实测值 200，190，206 172，162，171 145，147，140
透和内腐蚀痕迹，焊缝附近有机械损伤痕迹。管体
平均值 197 170 145
材料的化学成分和力学性能均符合标准要求。

图 6 管段泄漏部位附近环焊缝内表面 SEM 形貌及能谱分析位置

46
