闫 贞，等：随车吊机销轴断裂原因

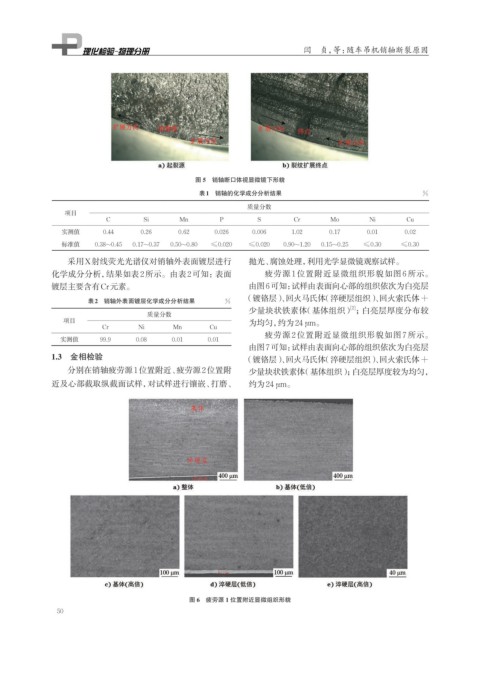

图 5 销轴断口体视显微镜下形貌
表1 销轴的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr Mo Ni Cu
实测值 0.44 0.26 0.62 0.026 0.006 1.02 0.17 0.01 0.02
标准值 0.38~0.45 0.17~0.37 0.50~0.80 ≤0.020 ≤0.020 0.90~1.20 0.15~0.25 ≤0.30 ≤0.30

采用X射线荧光光谱仪对销轴外表面镀层进行 抛光、腐蚀处理，利用光学显微镜观察试样。
化学成分分析，结果如表2所示。由表2可知：表面 疲劳源 1 位置附近显微组织形貌如图 6 所示。
镀层主要含有Cr元素。 由图6可知： 试样由表面向心部的组织依次为白亮层
表2 销轴外表面镀层化学成分分析结果 % （镀铬层）、回火马氏体（淬硬层组织）、回火索氏体+
少量块状铁素体（基体组织） ；白亮层厚度分布较
[2]
质量分数
项目 为均匀，约为24 μm。
Cr Ni Mn Cu
疲劳源 2 位置附近显微组织形貌如图 7 所示。
实测值 99.9 0.08 0.01 0.01
由图7可知： 试样由表面向心部的组织依次为白亮层
1.3 金相检验 （镀铬层）、回火马氏体（淬硬层组织）、回火索氏体+
分别在销轴疲劳源1位置附近、疲劳源2位置附 少量块状铁素体（基体组织）；白亮层厚度较为均匀，
近及心部截取纵截面试样，对试样进行镶嵌、打磨、 约为24 μm。

图 6 疲劳源 1 位置附近显微组织形貌
