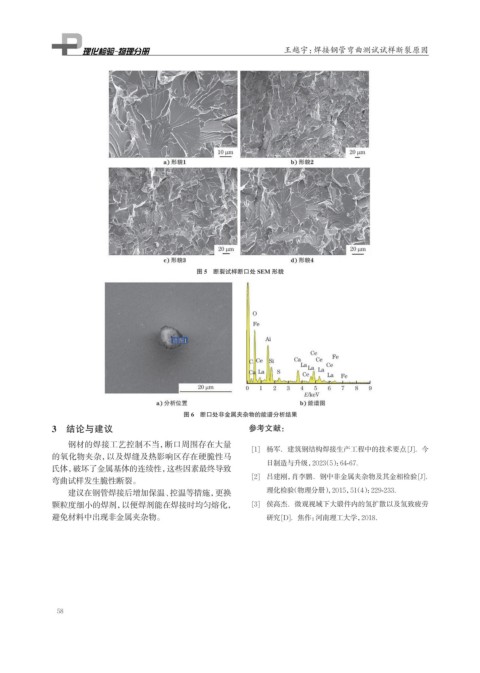

Page 70 - 理化检验-物理分册2024年第七期

王越宇：焊接钢管弯曲测试试样断裂原因

图 5 断裂试样断口处 SEM 形貌

图 6 断口处非金属夹杂物的能谱分析结果
3 结论与建议 参考文献：
钢材的焊接工艺控制不当，断口周围存在大量
[1] 杨军．建筑钢结构焊接生产工程中的技术要点[J]．今
的氧化物夹杂，以及焊缝及热影响区存在硬脆性马
日制造与升级，2023（5）：64-67.
氏体，破坏了金属基体的连续性，这些因素最终导致
[2] 吕建刚，肖李鹏．钢中非金属夹杂物及其金相检验[J]．
弯曲试样发生脆性断裂。
建议在钢管焊接后增加保温、控温等措施，更换 理化检验（物理分册），2015，51（4）：229-233.
颗粒度细小的焊剂，以便焊剂能在焊接时均匀熔化， [3] 侯高杰．微观视域下大锻件内的氢扩散以及氢致疲劳
避免材料中出现非金属夹杂物。 研究[D]．焦作：河南理工大学，2018．

58
