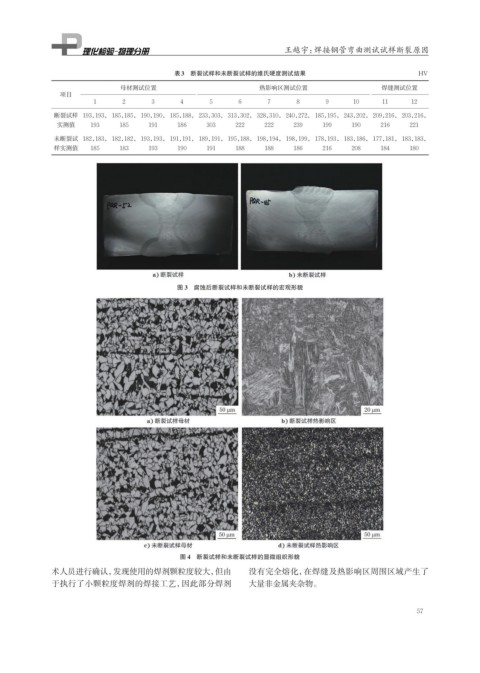

王越宇：焊接钢管弯曲测试试样断裂原因
表3 断裂试样和未断裂试样的维氏硬度测试结果 HV
母材测试位置 热影响区测试位置 焊缝测试位置
项目
1 2 3 4 5 6 7 8 9 10 11 12
断裂试样 193，193， 185，185， 190，190， 185，188， 233，303， 313，302， 328，310， 240，272， 185，195， 243，202， 209，216， 203，216，
实测值 193 185 191 186 303 222 222 239 199 190 216 221
未断裂试 182，183， 182，182， 193，193， 191，191， 189，191， 195，188， 198，194， 198，199， 178，193， 183，186， 177，181， 183，183，
样实测值 185 183 193 190 191 188 188 186 216 208 184 180
图 3 腐蚀后断裂试样和未断裂试样的宏观形貌
图 4 断裂试样和未断裂试样的显微组织形貌
术人员进行确认，发现使用的焊剂颗粒度较大，但由 没有完全熔化，在焊缝及热影响区周围区域产生了
于执行了小颗粒度焊剂的焊接工艺，因此部分焊剂 大量非金属夹杂物。
