Page 20 - 理化检验-物理分册2024年第七期

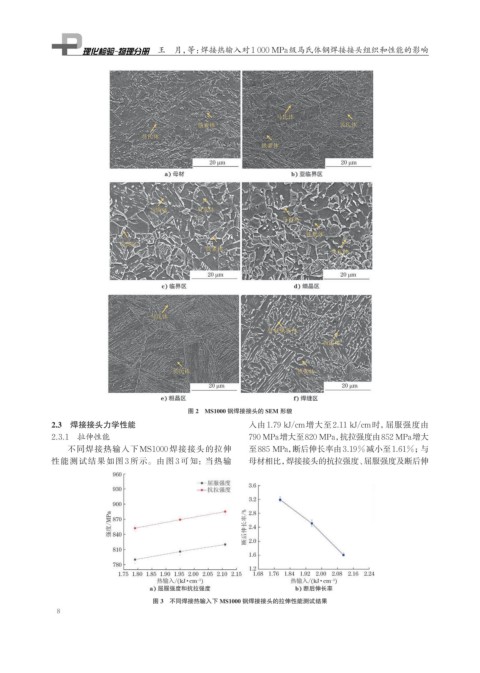

P. 20
王 月，等：焊接热输入对1 000 MPa级马氏体钢焊接接头组织和性能的影响
图 2 MS1000 钢焊接接头的 SEM 形貌
2.3 焊接接头力学性能 入由 1.79 kJ/cm增大至 2.11 kJ/cm时，屈服强度由
2.3.1 拉伸性能 790 MPa增大至820 MPa，抗拉强度由852 MPa增大
不同焊接热输入下MS1000 焊接接头的拉伸 至885 MPa，断后伸长率由3.19%减小至1.61%；与
性能测试结果如图 3 所示。由图 3 可知：当热输 母材相比，焊接接头的抗拉强度、屈服强度及断后伸
图 3 不同焊接热输入下 MS1000 钢焊接接头的拉伸性能测试结果
8
