Page 16 - 理化检验-物理分册2024年第七期
P. 16
冯明明，等：4Cr5Mo2V钢与4Cr5MoSiV1钢组织和性能的对比

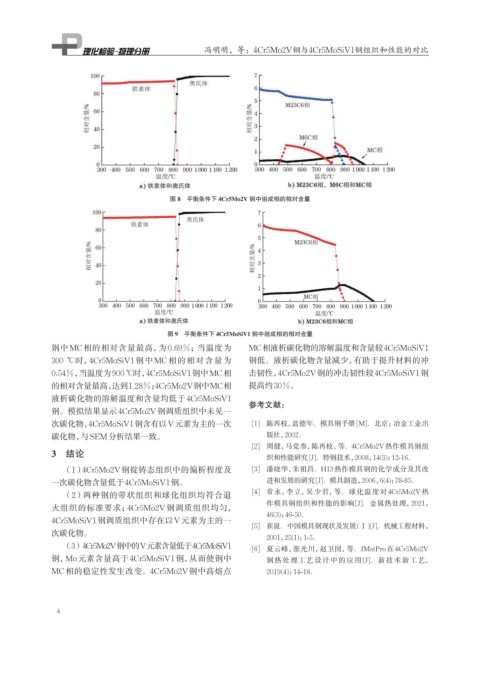

图 8 平衡条件下 4Cr5Mo2V 钢中组成相的相对含量
图 9 平衡条件下 4Cr5MoSiV1 钢中组成相的相对含量
钢中MC相的相对含量最高，为 0.69%；当温度为 MC相液析碳化物的溶解温度和含量较4Cr5MoSiV1
300 ℃时，4Cr5MoSiV1 钢中MC相的相对含量为 钢低。液析碳化物含量减少，有助于提升材料的冲
0.54%，当温度为900 ℃时，4Cr5MoSiV1钢中MC相 击韧性，4Cr5Mo2V钢的冲击韧性较4Cr5MoSiV1钢
的相对含量最高，达到1.28%；4Cr5Mo2V钢中MC相 提高约30%。
液析碳化物的溶解温度和含量均低于4Cr5MoSiV1
参考文献：
钢。模拟结果显示4Cr5Mo2V钢调质组织中未见一
次碳化物，4Cr5MoSiV1钢含有以V元素为主的一次 [1] 陈再枝，蓝德年．模具钢手册[M]．北京：冶金工业出
碳化物，与SEM分析结果一致。 版社，2002．
[2] 周健，马党参，陈再枝，等．4Cr5Mo2V热作模具钢组
3 结论
织和性能研究[J]．特钢技术，2008，14(3)：12-16．
（1）4Cr5Mo2V钢锭铸态组织中的偏析程度及 [3] 潘晓华，朱祖昌．H13热作模具钢的化学成分及其改
一次碳化物含量低于4Cr5MoSiV1钢。 进和发展的研究[J]．模具制造，2006，6(4)：78-85．
（2）两种钢的带状组织和球化组织均符合退 [4] 常永，李立，吴少君，等．球化温度对 4Cr5Mo2V热
作模具钢组织和性能的影响[J]．金属热处理，2021，
火组织的标准要求；4Cr5Mo2V钢调质组织均匀，
46(3)：46-50．
4Cr5MoSiV1钢调质组织中存在以V元素为主的一
[5] 崔崑．中国模具钢现状及发展(Ⅰ)[J]．机械工程材料，
次碳化物。
2001，25(1)：1-5．
（3）4Cr5Mo2V钢中的V元素含量低于4Cr5MoSiV1
[6] 夏云峰，张光川，赵卫国，等．JMatPro 在 4Cr5Mo2V
钢，Mo元素含量高于4Cr5MoSiV1钢，从而使钢中 钢 热 处理 工 艺 设 计中 的 应 用 [J]． 新 技 术 新工 艺，
MC相的稳定性发生改变。4Cr5Mo2V钢中高熔点 2019(4)：14-18．
4
