Page 15 - 理化检验-物理分册2024年第七期
P. 15

冯明明,等:4Cr5Mo2V钢与4Cr5MoSiV1钢组织和性能的对比

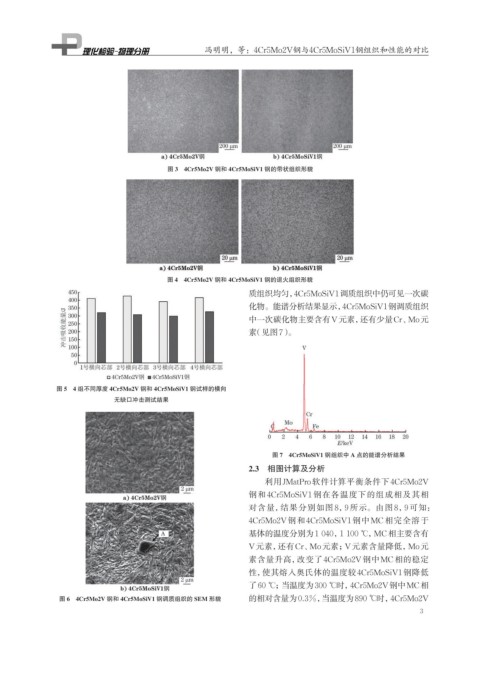

                                            图 3 4Cr5Mo2V 钢和 4Cr5MoSiV1 钢的带状组织形貌
















                                            图 4 4Cr5Mo2V 钢和 4Cr5MoSiV1 钢的退火组织形貌
                                                                质组织均匀,4Cr5MoSiV1调质组织中仍可见一次碳
                                                                化物。能谱分析结果显示,4Cr5MoSiV1钢调质组织
                                                                中一次碳化物主要含有V元素,还有少量Cr、Mo元
                                                                素(见图7)。







               图 5 4 组不同厚度 4Cr5Mo2V 钢和 4Cr5MoSiV1 钢试样的横向
                              无缺口冲击测试结果







                                                                      图 7 4Cr5MoSiV1 钢组织中 A 点的能谱分析结果
                                                                2.3  相图计算及分析
                                                                     利用JMatPro软件计算平衡条件下 4Cr5Mo2V
                                                                钢和 4Cr5MoSiV1 钢在各温度下的组成相及其相
                                                                对含量,结果分别如图 8,9 所示。由图 8,9 可知:
                                                                4Cr5Mo2V钢和 4Cr5MoSiV1 钢中MC相完全溶于
                                                                基体的温度分别为1 040,1 100 ℃,MC相主要含有
                                                                V元素,还有Cr、Mo元素;V元素含量降低,Mo元

                                                                素含量升高,改变了 4Cr5Mo2V钢中MC相的稳定
                                                                性,使其熔入奥氏体的温度较 4Cr5MoSiV1钢降低
                                                                了60 ℃; 当温度为300 ℃时,4Cr5Mo2V钢中MC相
                图 6 4Cr5Mo2V 钢和 4Cr5MoSiV1 钢调质组织的 SEM 形貌        的相对含量为0.3%,当温度为890 ℃时,4Cr5Mo2V
                                                                                                            3
   10   11   12   13   14   15   16   17   18   19   20
