Page 72 - 理化检验-物理分册2024年第五期
P. 72

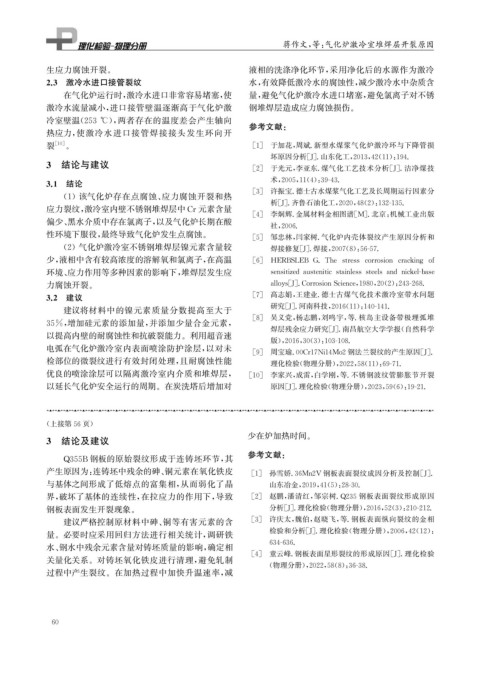

蒋作文, 等: 气化炉激冷室堆焊层开裂原因


            生应力腐蚀开裂。                                           液相的洗涤净化环节, 采用净化后的水源作为激冷
            2.3 激冷水进口接管裂纹                                      水, 有效降低激冷水的腐蚀性, 减少激冷水中杂质含
                 在气化炉运行时, 激冷水进口非常容易堵塞, 使                       量, 避免气化炉激冷水进口堵塞, 避免氯离子对不锈
            激冷水流量减小, 进口接管壁温逐渐高于气化炉激                            钢堆焊层造成应力腐蚀损伤。
            冷室壁温( 253 ℃ ), 两者存在的温度差会产生轴向                       参考文献:

            热应力, 使激冷水进口接管焊接接头发生环向开
            裂  [ 10 ] 。                                         [ 1 ]  于加花, 周斌. 新型水煤浆气化炉激冷环与下降管损
                                                                    坏原因分析[ J ] . 山东化工, 2013 , 42 ( 11 ): 194.
            3 结论与建议                                             [ 2 ]  于光元, 李亚东. 煤气化工艺技术分析[ J ] . 洁净煤技

            3.1 结论                                                  术, 2005 , 11 ( 4 ): 39-43.
                 ( 1 )该气化炉存在点腐蚀、 应力腐蚀开裂和热                       [ 3 ]  许振宝. 德士古水煤浆气化工艺及长周期运行因素分

                                                                    析[ J ] . 齐鲁石油化工, 2020 , 48 ( 2 ): 132-135.
            应力裂纹, 激冷室内壁不锈钢堆焊层中Cr元素含量
                                                                [ 4 ]  李炯辉. 金属材料金相图谱[ M ] . 北京: 机械工业出版
            偏少、 黑水介质中存在氯离子, 以及气化炉长期在酸
                                                                    社, 2006.
            性环境下服役, 最终导致气化炉发生点腐蚀。                               [ 5 ]  邹忠林, 闫家树. 气化炉内壳体裂纹产生原因分析和

                 ( 2 )气化炉激冷室不锈钢堆焊层镍元素含量较                            焊接修复[ J ] . 焊接, 2007 ( 8 ): 56-57.
            少, 液相中含有较高浓度的溶解氧和氯离子, 在高温                           [ 6 ]  HERBSLEB G.The stress corrosion crackin g of






            环境、 应力作用等多种因素的影响下, 堆焊层发生应                               sensitizedausteniticstainlesssteelsandnickel-base





            力腐蚀开裂。                                                  allo y s [ J ] .CorrosionScience , 1980 , 20 ( 2 ): 243-268.
            3.2 建议                                              [ 7 ]  高志娟, 王建业. 德士古煤气化技术激冷室带水问题
                 建议将材料中的镍元素质量分数提高至大于                                研究[ J ] . 河南科技, 2016 ( 11 ): 140-141.
                                                                [ 8 ]  吴义党, 杨志鹏, 刘鸣宇, 等. 核岛主设备带极埋弧堆
            35% , 增加硅元素的添加量, 并添加少量合金元素,
                                                                    焊层残余应力研究[ J ] . 南昌航空大学学报( 自然科学
            以提高内壁的耐腐蚀性和抗破裂能力。利用超音速
                                                                    版), 2016 , 30 ( 3 ): 103-108.
            电弧在气化炉激冷室内表面喷涂防护涂层, 以对未
                                                                [ 9 ]  周宝瑜.00Cr17Ni14Mo2钢法兰裂纹的产生原因[ J ] .
            检部位的微裂纹进行有效封闭处理, 且耐腐蚀性能
                                                                    理化检验( 物理分册), 2022 , 58 ( 11 ): 69-71.
            优良的喷涂涂层可以隔离激冷室内介质和堆焊层,                             [ 10 ]  李家兴, 成雷, 白学刚, 等. 不锈钢波纹管膨胀节开裂
            以延长气化炉安全运行的周期。在炭洗塔后增加对                                  原因[ J ] . 理化检验( 物理分册), 202 3 , 59 ( 6 ): 19-21.

            ( 上接第56页)
            3 结论及建议                                           少在炉加热时间。
                                                              参考文献:
                Q355B钢板的原始裂纹形成于连铸坯环节, 其
            产生原因为: 连铸坯中残余的砷、 铜元素在氧化铁皮                          [ 1 ]  孙雪娇.36Mn2V 钢板表面裂纹成因分析及控制[ J ] .
            与基体之间形成了低熔点的富集相, 从而弱化了晶                                 山东冶金, 2019 , 41 ( 5 ): 28-30.
            界, 破坏了基体的连续性, 在拉应力的作用下, 导致                         [ 2 ]  赵鹏, 潘清红, 邹宗树.Q235钢板表面裂纹形成原因

            钢板表面发生开裂现象。                                             分析[ J ] . 理化检验( 物理分册), 20 16 , 52 ( 3 ): 210-212.
                 建议严格控制原材料中砷、 铜等有害元素的含                         [ 3 ]  许庆太, 魏伯, 赵晓飞, 等. 钢板表面纵向裂纹的金相
            量。必要时应采用回归方法进行相关统计, 调研铁                                 检验和分析[ J ] . 理化检验( 物理分册), 2006 , 42 ( 12 ):
            水、 钢水中残余元素含量对铸坯质量的影响, 确定相                              634-636.
                                                               [ 4 ]  童云峰. 钢板表面星形裂纹的形成原因[ J ] . 理化检验
            关量化关系。对铸坯氧化铁皮进行清理, 避免轧制
                                                                    ( 物理分册), 2022 , 58 ( 8 ): 36-38.
            过程中产生裂纹。在加热过程中加快升温速率, 减





             6 0
   67   68   69   70   71   72   73   74   75   76   77
