李振梁, 等: 超超临界锅炉捞渣机链条断裂原因

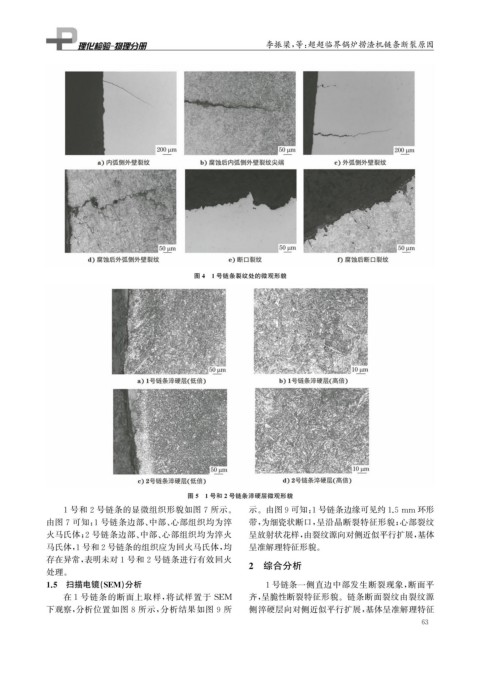

图4 1号链条裂纹处的微观形貌

图5 1号和2号链条淬硬层微观形貌

1号和2号链条的显微组织形貌如图7所示。 示。由图9可知: 1号链条边缘可见约1.5mm 环形
由图7可知: 1号链条边部、 中部、 心部组织均为淬 带, 为细瓷状断口, 呈沿晶断裂特征形貌; 心部裂纹
火马氏体; 2 号链条边部、 中部、 心部组织均为淬火 呈放射状花样, 由裂纹源向对侧近似平行扩展, 基体
马氏体, 1号和2号链条的组织应为回火马氏体, 均 呈准解理特征形貌。
存在异常, 表明未对1号和2号链条进行有效回火
2 综合分析
处理。
1.5 扫描电镜( SEM ) 分析 1号链条一侧直边中部发生断裂现象, 断面平
齐, 呈脆性断裂特征形貌。链条断面裂纹由裂纹源
在1 号链条的断面上取样, 将试样置于 SEM
下观察, 分析位置如图 8 所示, 分析结果如图 9 所 侧淬硬层向对侧近似平行扩展, 基体呈准解理特征
