Page 76 - 理化检验-物理分册2024年第五期

李振梁, 等: 超超临界锅炉捞渣机链条断裂原因

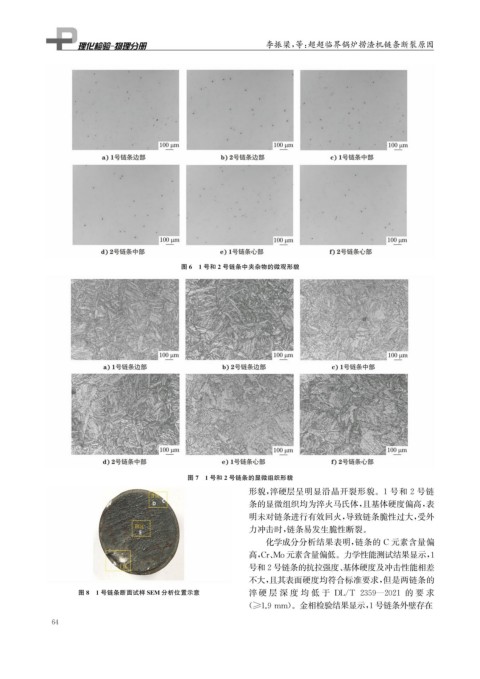

图6 1号和2号链条中夹杂物的微观形貌

图7 1号和2号链条的显微组织形貌
形貌, 淬硬层呈明显沿晶开裂形貌。 1 号和 2 号链
条的显微组织均为淬火马氏体, 且基体硬度偏高, 表
明未对链条进行有效回火, 导致链条脆性过大, 受外
力冲击时, 链条易发生脆性断裂。
化学成分分析结果表明, 链条的 C 元素含量偏

高, Cr 、 Mo元素含量偏低。力学性能测试结果显示, 1
号和2号链条的抗拉强度、 基体硬度及冲击性能相差
不大, 且其表面硬度均符合标准要求, 但是两链条的

图8 1号链条断面试样SEM 分析位置示意 淬 硬 层 深 度 均 低 于 DL / T 2359 — 2021 的 要 求

( ≥1.9mm )。金相检验结果显示, 1号链条外壁存在
6 4
