Page 20 - 理化检验-物理分册2024年第四期

雷 洋, 等: 真空气体淬火热处理对粉末冶金高速钢 S390硬度的影响

2.2 回火程度与回火后试样的硬度 由图2可知: 基体中黑色为回火马氏体, 碳化物颗粒
2.2.1 回火程度 分布均匀, 回火充分且无残余奥氏体, 回火程度为1
回火后试样2 , 3的显微组织形貌如图2所示。 级, 无过热现象发生。

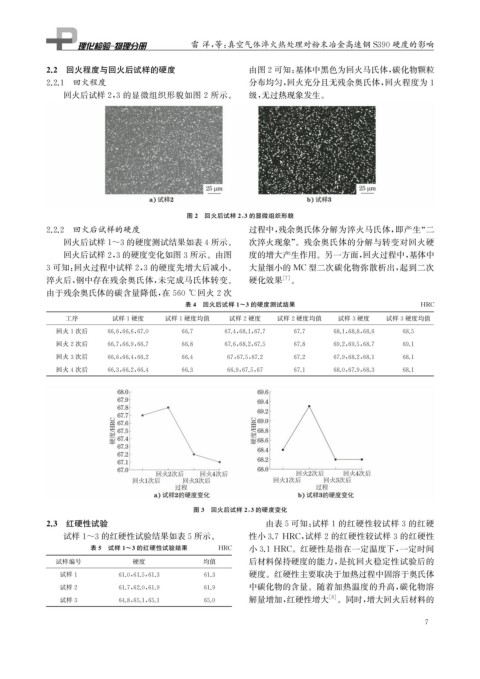

图2 回火后试样2 , 3的显微组织形貌
2.2.2 回火后试样的硬度 过程中, 残余奥氏体分解为淬火马氏体, 即产生“ 二
回火后试样1~3的硬度测试结果如表4所示。 次淬火现象”。残余奥氏体的分解与转变对回火硬
回火后试样2 , 3的硬度变化如图3所示。由图 度的增大产生作用。另一方面, 回火过程中, 基体中
3可知: 回火过程中试样2 , 3的硬度先增大后减小。 大量细小的 MC型二次碳化物弥散析出, 起到二次
淬火后, 钢中存在残余奥氏体, 未完成马氏体转变。 硬化效果 [ 7 ] 。
由于残余奥氏体的碳含量降低, 在560℃回火2次

表4 回火后试样1~3的硬度测试结果 HRC
工序 试样1硬度 试样1硬度均值 试样2硬度 试样2硬度均值 试样3硬度 试样3硬度均值
回火1次后 66.6 , 66.6 , 67.0 66.7 67.4 , 68.1 , 67.7 67.7 68.1 , 68.8 , 68.6 68.5
回火2次后 66.7 , 66.9 , 66.7 66.8 67.6 , 68.2 , 67.5 67.8 69.2 , 69.5 , 68.7 69.1
回火3次后 66.6 , 66.4 , 66.2 66.4 67 , 67.5 , 67.2 67.2 67.9 , 68.2 , 68.1 68.1
回火4次后 66.3 , 66.2 , 66.4 66.3 66.9 , 67.5 , 67 67.1 68.0 , 67.9 , 68.3 68.1

图3 回火后试样2 , 3的硬度变化
2.3 红硬性试验 由表5可知: 试样1的红硬性较试样3的红硬
试样1~3的红硬性试验结果如表5所示。 性小3.7HRC , 试样2的红硬性较试样3的红硬性

表5 试样1~3的红硬性试验结果 HRC 小3.1HRC 。红硬性是指在一定温度下, 一定时间
试样编号 硬度 均值 后材料保持硬度的能力, 是抗回火稳定性试验后的
硬度。红硬性主要取决于加热过程中固溶于奥氏体
试样1 61.0 , 61.5 , 61.3 61.3
中碳化物的含量。随着加热温度的升高, 碳化物溶
试样2 61.7 , 62.0 , 61.9 61.9
解量增加, 红硬性增大 [ 8 ] 。同时, 增大回火后材料的
试样3 64.8 , 65.1 , 65.1 65.0

7
