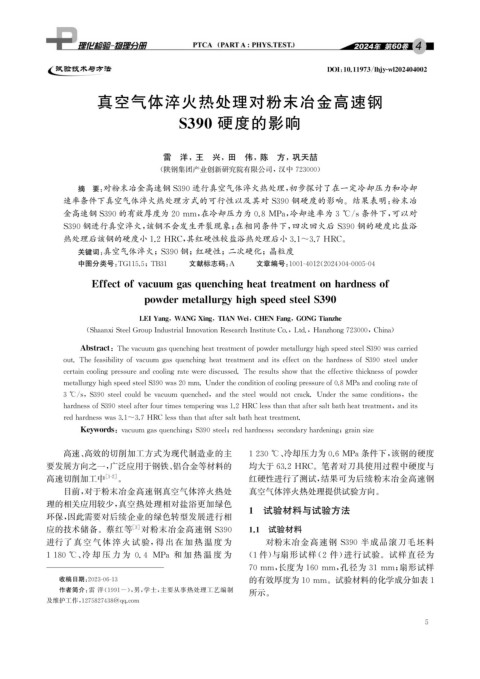

Page 19 - 理化检验-物理分册2024年第四期

DOI : 10.11973 / lh jy -wl202404002

真空气体淬火热处理对粉末冶金高速钢

S390 硬度的影响

雷 洋, 王 兴, 田 伟, 陈 方, 巩天喆

( 陕钢集团产业创新研究院有限公司, 汉中 723000 )
摘 要: 对粉末冶金高速钢 S390进行真空气体淬火热处理, 初步探讨了在一定冷却压力和冷却
速率条件下真空气体淬火热处理方式的可行性以及其对 S390钢硬度的影响。结果表明: 粉末冶
金高速钢 S390的有效厚度为20mm , 在冷却压力为0.8MPa , 冷却速率为3℃ / s条件下, 可以对

S390钢进行真空淬火, 该钢不会发生开裂现象; 在相同条件下, 四次回火后 S390钢的硬度比盐浴

热处理后该钢的硬度小1.2HRC , 其红硬性较盐浴热处理后小3.1~3.7HRC 。

关键词: 真空气体淬火; S390钢; 红硬性; 二次硬化; 晶粒度

中图分类号: TG115.5 ; TB31 文献标志码: A 文章编号: 1001-4012 ( 2024 ) 04-0005-04

Effectofvacuumg as q uenchin g heattreatmentonhardnessof

p owdermetallur gy hi g hs p eedsteelS390

,
,
,
LEIYan g WANGXin g TIAN Wei , CHENFan g GONGTianzhe

( ShaanxiSteelGrou p IndustrialInnovationResearchInstituteCo. , Ltd. , Hanzhon g 723000 , China )

Abstract : Thevacuumg as q uenchin g heattreatmentof p owdermetallur gy hi g hs p eed steelS390wascarried

out.Thefeasibilit yofvacuumg asq uenchin gheattreatmentanditseffectonthehardnessofS390steelunder

certaincoolin gp ressureandcoolin gratewerediscussed.Theresultsshowthattheeffectivethicknessof p owder

metallur gy hi g hs p eedsteelS390was20mm.Undertheconditionofcoolin gp ressureof0.8MPaandcoolin g rateof

3℃ / s , S390steelcouldbevacuumq uenched , andthesteelwouldnotcrack.Underthesameconditions , the

hardnessofS390steelafterfourtimestem p erin gwas1.2HRClessthanthataftersaltbathheattreatment , andits

redhardnesswas3.1~3.7HRClessthanthataftersaltbathheattreatment.

Ke y words : vacuumg as q uenchin g ; S390steel ; redhardness ; secondar y hardenin g ; g rainsize

高速、 高效的切削加工方式为现代制造业的主 1230℃ 、 冷却压力为0.6MPa条件下, 该钢的硬度

要发展方向之一, 广泛应用于钢铁、 铝合金等材料的 均大于63.2HRC 。笔者对刀具使用过程中硬度与

高速切削加工中 [ 1-2 ] 。 红硬性进行了测试, 结果可为后续粉末冶金高速钢
目前, 对于粉末冶金高速钢真空气体淬火热处 真空气体淬火热处理提供试验方向。
理的相关应用较少, 真空热处理相对盐浴更加绿色
环保, 因此需要对后续企业的绿色转型发展进行相 1 试验材料与试验方法
应的技术储备。蔡红等 [ 3 ] 对粉末冶金高速钢 S390 1.1 试验材料
进行了 真 空 气 体 淬 火 试 验, 得 出 在 加 热 温 度 为 对粉末冶金高速钢 S390 半成品滚刀毛坯料
1180℃ 、 冷 却 压 力 为 0.4 MPa 和 加 热 温 度 为 ( 1件) 与扇形试样( 2 件) 进行试验。试样直径为

70mm , 长度为160mm , 孔径为 31mm ; 扇形试样

收稿日期: 2023-06-13 的有效厚度为10mm 。试验材料的化学成分如表1

作者简介: 雷 洋( 1991- ), 男, 学士, 主要从事热处理工艺编制 所示。
及维护工作, 1275827438@ qq .com
5
