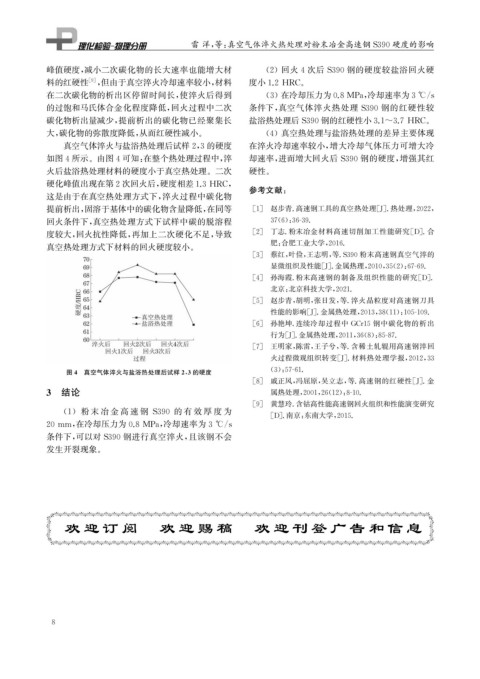

Page 18 - 理化检验-物理分册2024年第四期

雷 洋, 等: 真空气体淬火热处理对粉末冶金高速钢 S390硬度的影响

峰值硬度, 减小二次碳化物的长大速率也能增大材 ( 2 )回火4次后 S390钢的硬度较盐浴回火硬

料的红硬性 [ 9 ] , 但由于真空淬火冷却速率较小, 材料 度小1.2HRC 。

在二次碳化物的析出区停留时间长, 使淬火后得到 ( 3 ) 在冷却压力为0.8MPa , 冷却速率为3℃ / s
的过饱和马氏体合金化程度降低, 回火过程中二次 条件下, 真空气体淬火热处理 S390 钢的红硬性较

碳化物析出量减少, 提前析出的碳化物已经聚集长 盐浴热处理后 S390钢的红硬性小3.1~3.7HRC 。

大, 碳化物的弥散度降低, 从而红硬性减小。 ( 4 )真空热处理与盐浴热处理的差异主要体现
真空气体淬火与盐浴热处理后试样2 , 3的硬度 在淬火冷却速率较小, 增大冷却气体压力可增大冷
如图4所示。由图4可知: 在整个热处理过程中, 淬 却速率, 进而增大回火后 S390钢的硬度, 增强其红
火后盐浴热处理材料的硬度小于真空热处理。二次 硬性。

硬化峰值出现在第2次回火后, 硬度相差1.3HRC ,
参考文献:
这是由于在真空热处理方式下, 淬火过程中碳化物
提前析出, 固溶于基体中的碳化物含量降低, 在同等 [ 1 ] 赵步青. 高速钢工具的真空热处理[ J ] . 热处理, 2022 ,
回火条件下, 真空热处理方式下试样中碳的脱溶程 37 ( 6 ): 36-39.
度较大, 回火抗性降低, 再加上二次硬化不足, 导致 [ 2 ] 丁志. 粉末冶金材料高速切削加工性能研究[ D ] . 合
真空热处理方式下材料的回火硬度较小。 肥: 合肥工业大学, 2016.
[ 3 ] 蔡红, 叶俭, 王志明, 等.S390粉末高速钢真空气淬的
显微组织及性能[ J ] . 金属热理, 2010 , 35 ( 2 ): 67-69.
[ 4 ] 孙海霞. 粉末高速钢的制备及组织性能的研究[ D ] .
北京: 北京科技大学, 2021.
[ 5 ] 赵步青, 胡明, 张日发, 等. 淬火晶粒度对高速钢刀具
性能的影响[ J ] . 金属热处理, 2013 , 38 ( 11 ): 105-109.
[ 6 ] 孙艳坤. 连续冷却过程中 GCr15 钢中碳化物的析出
行为[ J ] . 金属热处理, 2011 , 36 ( 8 ): 85-87.
[ 7 ] 王明家, 陈雷, 王子兮, 等. 含稀土轧辊用高速钢淬回
火过程微观组织转变[ J ] . 材料热处理学报, 2012 , 33
图4 真空气体淬火与盐浴热处理后试样2 , 3的硬度 ( 3 ): 57-61.
[ 8 ] 戚正风, 冯屈原, 吴立志, 等. 高速钢的红硬性[ J ] . 金
3 结论 属热处理, 2001 , 26 ( 12 ): 8-10.
[ 9 ] 黄慧玲. 含钴高性能高速钢回火组织和性能演变研究
( 1 )粉 末 冶 金 高 速 钢 S390 的 有 效 厚 度 为

[ D ] . 南京: 东南大学, 2015.

20mm , 在冷却压力为0.8MPa , 冷却速率为3℃ / s
条件下, 可以对 S390钢进行真空淬火, 且该钢不会
发生开裂现象。

欢 迎 订 阅 欢 迎 赐 稿 欢 迎 刊 登 广 告 和 信 息

8
