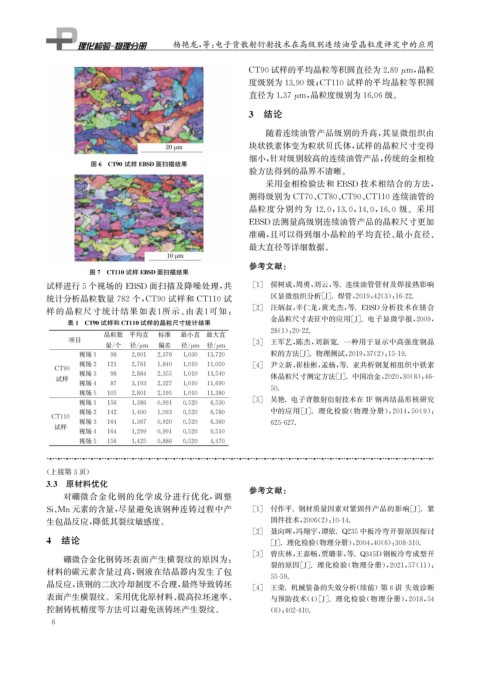

Page 22 - 理化检验-物理分册2023年第十一期

杨艳龙, 等: 电子背散射衍射技术在高级别连续油管晶粒度评定中的应用

CT90试样的平均晶粒等积圆直径为2.89 μ m , 晶粒

度级别为13.90级; CT110 试样的平均晶粒等积圆

直径为1.37 μ m , 晶粒度级别为16.06级。
3 结论

随着连续油管产品级别的升高, 其显微组织由
块状铁素体变为粒状贝氏体, 试样的晶粒尺寸变得
细小, 针对级别较高的连续油管产品, 传统的金相检

图6 CT90 试样 EBSD面扫描结果
验方法得到的晶界不清晰。
采用金相检验法和 EBSD 技术相结合的方法,
测得级别为 CT70 、 CT80 、 CT90 、 CT110连续油管的
晶粒度分别约为 12.0 , 13.0 , 14.0 , 16.0 级。采用
EBSD 法测量高级别连续油管产品的晶粒尺寸更加
准确, 且可以得到细小晶粒的平均直径、 最小直径、
最大直径等详细数据。
参考文献:
图7 CT110试样 EBSD面扫描结果

试样进行5个视场的 EBSD 面扫描及降噪处理, 共 [ 1 ] 侯树成, 周勇, 刘云, 等. 连续油管管材及焊接热影响

统计分析晶粒数量 782 个, CT90 试样和 CT110 试 区显微组织分析[ J ] . 焊管, 2019 , 42 ( 3 ): 16-22.
[ 2 ] 汪炳叔, 辛仁龙, 黄光杰, 等.EBSD 分析技术在镁合

样的晶粒尺寸统计结果如表 1 所示。 由表 1 可知:

表1 CT90试样和 CT110试样的晶粒尺寸统计结果 金晶粒尺寸表征中的应用[ J ] . 电子显微学报, 2009 ,

晶粒数 平均直 标准 最小直 最大直 28 ( 1 ): 20-22.
项目 [ 3 ] 王军艺, 陈杰, 刘新宽. 一种用于显示中高强度钢晶

量 / 个 径 / m 偏差 径 / m 径 / m
μ
μ
μ

视场1 98 2.901 2.376 1.030 13.720 粒的方法[ J ] . 物理测试, 2019 , 37 ( 2 ): 15-19.

视场2 121 2.761 1.840 1.010 11.050 [ 4 ] 尹立新, 崔桂彬, 孟杨, 等. 亚共析钢复相组织中铁素
CT90

视场3 98 2.884 2.355 1.010 13.540
试样 体晶粒尺寸测定方法[ J ] . 中国冶金, 2020 , 30 ( 8 ): 46-
视场4 87 3.193 2.327 1.010 11.690
50.
视场5 105 2.801 2.195 1.010 11.380
[ 5 ] 吴艳. 电子背散射衍射技术在IF钢再结晶形核研究
视场1 156 1.386 0.991 0.520 6.530

视场2 142 1.400 1.093 0.520 6.780 中的应用[ J ] .理化检验( 物理分册), 2014 , 50 ( 9 ):
CT110
视场3 164 1.367 0.920 0.520 6.360 625-627.
试样
视场4 164 1.299 0.991 0.520 9.510
视场5 156 1.425 0.886 0.520 4.470

( 上接第3页)
3.3 原材料优化 参考文献:
对硼微合金化钢的化学成分进行优化, 调整

Si 、 Mn元素的含量, 尽量避免该钢种连铸过程中产 [ 1 ] 付作平. 钢材质量因素对紧固件产品的影响[ J ] . 紧
生包晶反应, 降低其裂纹敏感度。 固件技术, 2006 ( 2 ): 10-14.

[ 2 ] 聂向晖, 冯翔宇, 谭依.Q235中板冷弯开裂原因探讨
4 结论 [ J ] . 理化检验( 物理分册), 2004 , 40 ( 6 ): 308-310.

[ 3 ] 曾庆林, 王嘉畅, 贾璐菲, 等.Q345D 钢板冷弯成型开
硼微合金化钢铸坯表面产生横裂纹的原因为:
裂的原因[ J ] . 理化检验( 物理分册), 2021 , 57 ( 11 ):
材料的碳元素含量过高, 钢液在结晶器内发生了包
55-59.
晶反应, 该钢的二次冷却制度不合理, 最终导致铸坯 [ 4 ] 王荣. 机械装备的失效分析( 续前)第8讲 失效诊断

表面产生横裂纹。采用优化原材料、 提高拉坯速率、 与预防技术( 4 )[ J ] . 理化检验( 物理分册), 2018 , 54

控制铸机精度等方法可以避免该铸坯产生裂纹。 ( 6 ): 402-410.
6
