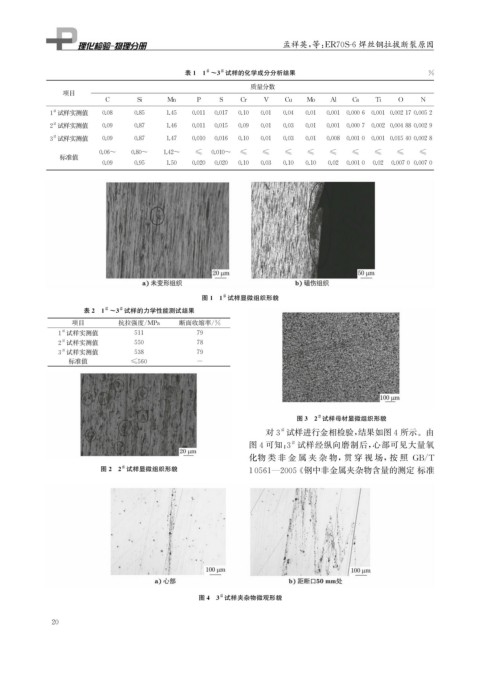

Page 36 - 理化检验-物理分册2023年第九期

孟祥英, 等: ER70S-6焊丝钢拉拔断裂原因

#
#
表1 1 ~3 试样的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr V Cu Mo Al Ca Ti O N

1 试样实测值 0.08 0.85 1.45 0.011 0.017 0.10 0.01 0.04 0.01 0.001 0.0006 0.001 0.002170.0052
#

2 试样实测值 0.09 0.87 1.46 0.011 0.015 0.09 0.01 0.03 0.01 0.001 0.0007 0.002 0.004880.0029
#

3 试样实测值 0.09 0.87 1.47 0.010 0.016 0.10 0.01 0.03 0.01 0.008 0.0010 0.001 0.015400.0028
#
0.06~ 0.80~ 1.42~ ≤ 0.010~ ≤ ≤ ≤ ≤ ≤ ≤ ≤ ≤ ≤
标准值
0.09 0.95 1.50 0.020 0.020 0.10 0.03 0.10 0.10 0.02 0.0010 0.02 0.00700.0070

图1 1 试样显微组织形貌
#
#
#
表2 1 ~3 试样的力学性能测试结果
项目 抗拉强度 / MPa 断面收缩率 / %
1 试样实测值 511 79
#
2 试样实测值 550 78
#
3 试样实测值 538 79
#
标准值 ≤560 -

图3 2 试样母材显微组织形貌
#
对3 试样进行金相检验, 结果如图4所示。由
#
图4可知: 3 试样经纵向磨制后, 心部可见大量氧
#

化物 类 非 金 属 夹 杂 物, 贯 穿 视 场, 按 照 GB / T

#

图2 2 试样显微组织形貌 10561 — 2005 《 钢中非金属夹杂物含量的测定 标准

图4 3 试样夹杂物微观形貌
#

2 0
