Page 40 - 理化检验-物理分册2023年第九期

尹亚豪, 等: 预应力精轧螺纹钢筋断裂原因

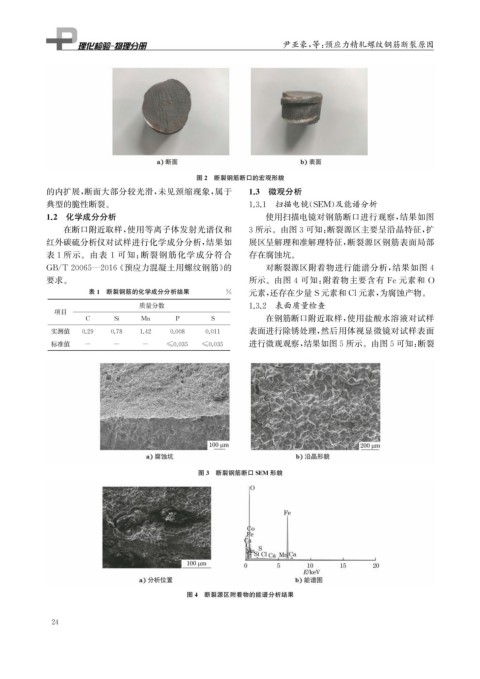

图2 断裂钢筋断口的宏观形貌
的内扩展, 断面大部分较光滑, 未见颈缩现象, 属于 1.3 微观分析
典型的脆性断裂。 1.3.1 扫描电镜( SEM ) 及能谱分析
1.2 化学成分分析 使用扫描电镜对钢筋断口进行观察, 结果如图
在断口附近取样, 使用等离子体发射光谱仪和 3所示。由图3可知: 断裂源区主要呈沿晶特征, 扩
红外碳硫分析仪对试样进行化学成分分析, 结果如 展区呈解理和准解理特征, 断裂源区钢筋表面局部
表1所示。由表 1 可知: 断裂钢筋化学成分符合 存在腐蚀坑。

GB / T20065 — 2016 《 预应力混凝土用螺纹钢筋》 的 对断裂源区附着物进行能谱分析, 结果如图 4

要求。 所示。由图 4 可知: 附着物主要含有 Fe元素和 O
表1 断裂钢筋的化学成分分析结果 % 元素, 还存在少量 S元素和 Cl 元素, 为腐蚀产物。
质量分数 1.3.2 表面质量检查
项目
C Si Mn P S 在钢筋断口附近取样, 使用盐酸水溶液对试样
实测值 0.29 0.78 1.42 0.008 0.011 表面进行除锈处理, 然后用体视显微镜对试样表面
标准值 - - - ≤0.035 ≤0.035 进行微观观察, 结果如图5所示。由图5可知: 断裂

图3 断裂钢筋断口SEM 形貌

图4 断裂源区附着物的能谱分析结果

2 4
