Page 57 - 理化检验-物理分册2023年第七期
P. 57
张志达, 等: 汽轮机用20Cr1Mo1VNbTiB钢高温双头螺柱断裂原因
断裂 [ 6 ] 。 Fe 、 O 、 Cr等元素及少量 Mo 、 V 、 O 、 Si等元素, 呈无
采用能谱仪对断口表面的残留氧化物进行分 水蒸汽中盐类沉积特征, 可判断该断口形成的时间
析, 结果如图7所示。由图7可知: 残留物主要含有 较长, 并非停机拆解所致。

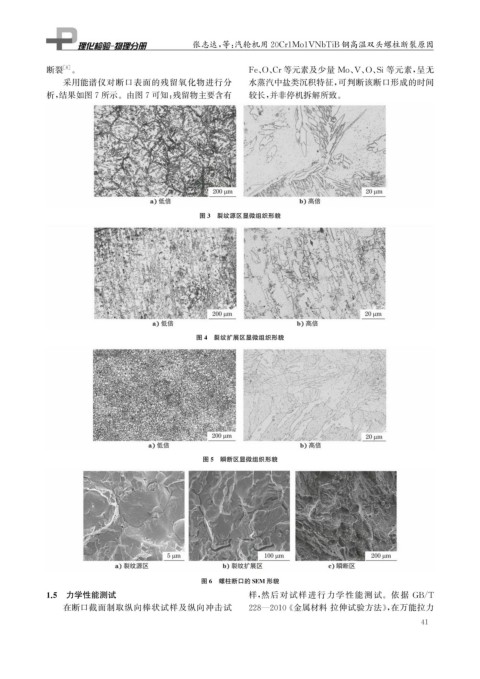

图3 裂纹源区显微组织形貌
图4 裂纹扩展区显微组织形貌
图5 瞬断区显微组织形貌
图6 螺柱断口的SEM 形貌
1.5 力学性能测试 样, 然后对试样进行力学性能测试。依据 GB / T
在断口截面制取纵向棒状试样及纵向冲击试 228 — 2010 《 金属材料 拉伸试验方法》, 在万能拉力
4 1
