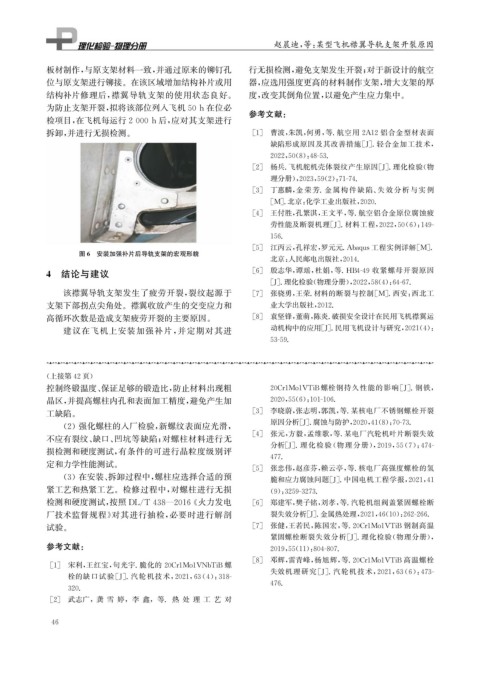

Page 62 - 理化检验-物理分册2023年第七期

赵晨迪, 等: 某型飞机襟翼导轨支架开裂原因

板材制作, 与原支架材料一致, 并通过原来的铆钉孔 行无损检测, 避免支架发生开裂; 对于新设计的航空
位与原支架进行铆接。在该区域增加结构补片或用 器, 应选用强度更高的材料制作支架, 增大支架的厚
结构补片修理后, 襟翼导轨支架的使用状态良好。 度, 改变其倒角位置, 以避免产生应力集中。

为防止支架开裂, 拟将该部位列入飞机50h在位必 参考文献:

检项目, 在飞机每运行2000h后, 应对其支架进行
拆卸, 并进行无损检测。 [ 1 ] 曹波, 朱凯, 何勇, 等. 航空用 2A12 铝合金型材表面
缺陷形成原因及其改善措施[ J ] . 轻合金加工技术,
2022 , 50 ( 8 ): 48-53.
[ 2 ] 杨兵. 飞机舵机壳体裂纹产生原因[ J ] . 理化检验( 物

理分册), 2023 , 59 ( 2 ): 71-74.
[ 3 ] 丁惠麟, 金 荣 芳. 金 属 构 件 缺 陷、 失 效 分 析 与 实 例
[ M ] . 北京: 化学工业出版社, 2020.
[ 4 ] 王付胜, 孔繁淇, 王文平, 等. 航空铝合金原位腐蚀疲

劳性能及断裂机理[ J ] . 材料工程, 2022 , 50 ( 6 ): 149-
156.
[ 5 ] 江丙云, 孔祥宏, 罗元元.Aba q us工程实例详解[ M ] .
图6 安装加强补片后导轨支架的宏观形貌
北京: 人民邮电出版社, 2014.
4 结论与建议 [ 6 ] 殷志华, 谭瑶, 杜娟, 等.HB4-49 收紧螺母开裂原因
[ J ] . 理化检验( 物理分册), 2022 , 58 ( 4 ): 64-67.
该襟翼导轨支架发生了疲劳开裂, 裂纹起源于 [ 7 ] 张骁勇, 王荣. 材料的断裂与控制[ M ] . 西安: 西北工
支架下部拐点尖角处。襟翼收放产生的交变应力和 业大学出版社, 2012.
[ 8 ] 袁坚锋, 董萌, 陈炎. 破损安全设计在民用飞机襟翼运
高循环次数是造成支架疲劳开裂的主要原因。
建议在飞机上安装加强补片, 并定期对其进 动机构中的应用[ J ] . 民用飞机设计与研究, 2021 ( 4 ):
53-59.

( 上接第42页)
控制终锻温度、 保证足够的锻造比, 防止材料出现粗 20Cr1Mo1VTiB螺栓钢持久性能的影响[ J ] . 钢铁,
晶区, 并提高螺柱内孔和表面加工精度, 避免产生加 2020 , 55 ( 6 ): 101-106.
[ 3 ] 李晓蔚, 张志明, 郭凯, 等. 某核电厂不锈钢螺栓开裂
工缺陷。
原因分析[ J ] . 腐蚀与防护, 2020 , 41 ( 8 ): 70-73.
( 2 )强化螺柱的入厂检验, 新螺纹表面应光滑,
[ 4 ] 张元, 方毅, 孟维歌, 等. 某电厂汽轮机叶片断裂失效
不应有裂纹、 缺口、 凹坑等缺陷; 对螺柱材料进行无
分析[ J ] . 理化检验 ( 物理分册), 2019 , 55 ( 7 ): 474-
损检测和硬度测试, 有条件的可进行晶粒度级别评
477.
定和力学性能测试。
[ 5 ] 张忠伟, 赵彦芬, 赖云亭, 等. 核电厂高强度螺栓的氢
( 3 )在安装、 拆卸过程中, 螺柱应选择合适的预

脆和应力腐蚀问题[ J ] . 中国电机工程学报, 2021 , 41
紧工艺和热紧工艺。检修过程中, 对螺柱进行无损 ( 9 ): 3259-3273.

检测和硬度测试, 按照 DL / T438 — 2016 《 火力发电 [ 6 ] 郑建军, 樊子铭, 刘孝, 等. 汽轮机组阀盖紧固螺栓断
厂技术监督规程》 对其进行抽检, 必要时进行解剖 裂失效分析[ J ] . 金属热处理, 2021 , 46 ( 10 ): 262-266.
[ 7 ] 张健, 王若民, 陈国宏, 等.20Cr1Mo1VTiB 钢制高温
试验。
紧固螺栓断裂失效分析[ J ] . 理化检验( 物理分册),
参考文献:
2019 , 55 ( 11 ): 804-807.
[ 8 ] 邓辉, 雷青峰, 杨旭辉, 等.20Cr1Mo1VTiB 高温螺栓
[ 1 ] 宋利, 王红宝, 句光宇. 脆化的 20Cr1Mo1VNbTiB 螺
失效机理研究[ J ] . 汽轮机技术, 2021 , 63 ( 6 ): 473-
栓的缺口试验[ J ] . 汽轮机技术, 2021 , 63 ( 4 ): 318-
476.
320.
[ 2 ] 武志广,龚 雪 婷,李 鑫,等.热 处 理 工 艺 对
