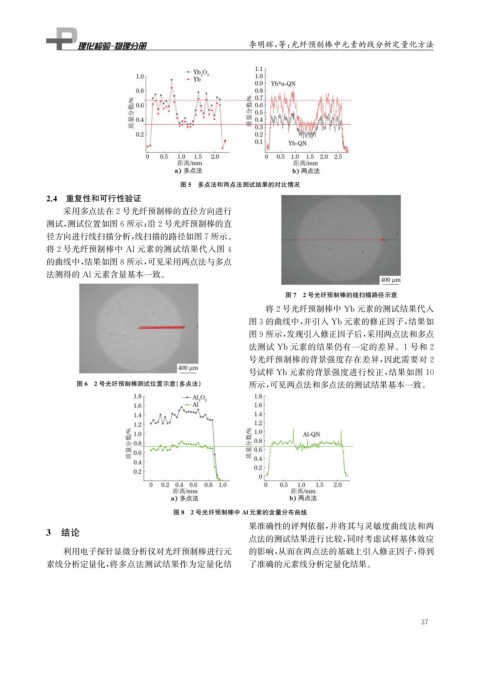

Page 53 - 理化检验-物理分册2023年第七期

李明辉, 等: 光纤预制棒中元素的线分析定量化方法

图5 多点法和两点法测试结果的对比情况
2.4 重复性和可行性验证
采用多点法在2号光纤预制棒的直径方向进行
测试, 测试位置如图6所示; 沿2号光纤预制棒的直
径方向进行线扫描分析, 线扫描的路径如图7所示。
将2号光纤预制棒中 Al元素的测试结果代入图 4
的曲线中, 结果如图8所示, 可见采用两点法与多点
法测得的 Al 元素含量基本一致。

图7 2号光纤预制棒的线扫描路径示意
将2号光纤预制棒中 Yb元素的测试结果代入
图3的曲线中, 并引入 Yb元素的修正因子, 结果如
图9所示, 发现引入修正因子后, 采用两点法和多点

法测试 Yb元素的结果仍有一定的差异。 1号和2
号光纤预制棒的背景强度存在差异, 因此需要对 2
号试样 Yb元素的背景强度进行校正, 结果如图10
图6 2号光纤预制棒测试位置示意( 多点法) 所示, 可见两点法和多点法的测试结果基本一致。

图8 2号光纤预制棒中 Al 元素的含量分布曲线
果准确性的评判依据, 并将其与灵敏度曲线法和两
3 结论
点法的测试结果进行比较, 同时考虑试样基体效应
利用电子探针显微分析仪对光纤预制棒进行元 的影响, 从而在两点法的基础上引入修正因子, 得到
素线分析定量化, 将多点法测试结果作为定量化结 了准确的元素线分析定量化结果。

3 7
