Page 49 - 理化检验-物理分册2023年第七期

卢祥丰, 等: 铝合金疲劳极限的测试方法

1986和 GB / T24176 — 2009 , 采用升降法测试6082-
T6铝合金母材和焊接材中值疲劳极限的结果表明:
依据不同标准获得的中值疲劳极限测试结果相同,

母材和焊接材的中值疲劳极限测试结果分别为113

MPa和91MPa 。
( 2 )在置信度为 95% 、 可靠度为 90% 的条件

下, 使用标准正态偏量法获得母材和焊接材的安全
疲劳极限比使用单边误差限法获得的安全疲劳极限
高, 主要原因为用于计算的标准正态偏量与单边误
差限系数存在差异。

( 3 )采用升降法测试疲劳极限一般需要约 15
根有效试样, 而采用波动法测试仅需5~8根试样,
两者测试结果差异在一个应力台阶以内, 采用波动
法进行测试可显著缩短测试时间、 降低测试成本, 在
试样数量较少时推荐使用波动法。
参考文献:

[ 1 ] 何雪浤, 谢伟涛. 几种常用的金属材料疲劳极限试验

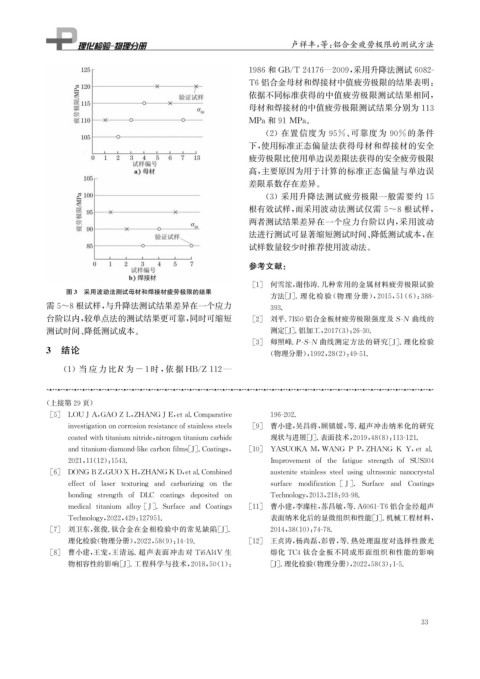

图3 采用波动法测试母材和焊接材疲劳极限的结果
方法[ J ] . 理化检验 ( 物理分册), 2015 , 51 ( 6 ): 388-
需5~8根试样, 与升降法测试结果差异在一个应力 393.
台阶以内, 较单点法的测试结果更可靠, 同时可缩短 [ 2 ] 刘平.7B50铝合金板材疲劳极限强度及S-N 曲线的
测试时间、 降低测试成本。 测定[ J ] . 铝加工, 2017 ( 3 ): 26-30.
[ 3 ] 师照峰.P-S-N 曲线测定方法的研究[ J ] . 理化检验
3 结论 ( 物理分册), 1992 , 28 ( 2 ): 49-51.

( 1 )当 应 力 比R 为 -1 时 , 依 据 HB / Z112 —

( 上接第29页)

[ 5 ] LOUJA , GAOZL , ZHANGJE , etal.Com p arative 196-202.

investi g ationoncorrosionresistanceofstainlesssteels [ 9 ] 曹小建, 吴昌将, 顾镇媛, 等. 超声冲击纳米化的研究

coatedwithtitaniumnitride , nitro g entitaniumcarbide 现状与进展[ J ] . 表面技术, 2019 , 48 ( 8 ): 113-121.

andtitanium-diamond-likecarbonfilms [ J ] .Coatin g s , [ 10 ] YASUOKA M , WANG P P , ZHANG K Y , etal.

2021 , 11 ( 12 ): 1543. Im p rovementofthefati g ue stren g th of SUS304

[ 6 ] DONGBZ , GUOXH , ZHANGKD , etal.Combined austenitestainlesssteelusin gultrasonicnanocr y stal

effectoflaser texturin g and carburizin g on the surface modification [ J ] .Surface and Coatin g s

bondin g stren g th of DLC coatin g s de p osited on Technolo gy , 2013 , 218 : 93-98.

medicaltitanium allo y [ J ] .Surface and Coatin g s [ 11 ] 曹小建, 李璨柱, 苏昌敏, 等.A6061-T6铝合金经超声

Technolo gy , 2022 , 429 : 127951. 表面纳米化后的显微组织和性能[ J ] . 机械工程材料,
[ 7 ] 刘卫东, 张俊. 钛合金在金相检验中的常见缺陷[ J ] . 2014 , 38 ( 10 ): 74-78.
理化检验( 物理分册), 2022 , 58 ( 9 ): 14-19. [ 12 ] 王贞涛, 杨尚磊, 彭曾, 等. 热处理温度对选择性激光
[ 8 ] 曹小建, 王宠, 王清远. 超声表面冲击对 Ti6Al4V 生 熔化 TC4 钛合金板不同成形面组织和性能的影响
物相容性的影响[ J ] . 工程科学与技术, 2018 , 50 ( 1 ): [ J ] . 理化检验( 物理分册), 2022 , 58 ( 3 ): 1-5.

3 3
