Page 71 - 理化检验-物理分册2022年第七期

宫高丽: 60Si2Mn钢弹簧断裂原因

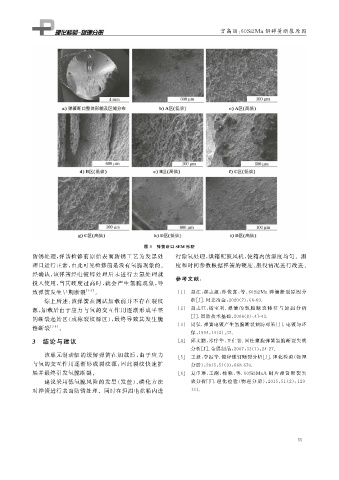

图 3 弹簧断口 SEM 形貌
防锈处理, 弹簧检修前原始表面防锈工艺为发黑处 行除氢处理, 烘箱配鼓风机, 使箱内的温度均匀。温
理且运行正常, 由此可见检修前是没有氢脆现象的。 度和时间参数根据弹簧的硬度、 服役情况进行改进。
经确认, 该弹簧经电镀锌处理后未进行去氢处理就
参考文献:
投入使用, 当其硬度过高时, 就会产生氢脆现象, 导
致弹簧发生早期断裂 [ 1-2 ] 。 [ 1 ] 赵江, 郝志超, 孙 俊 喜, 等 .60Si2Mn 弹 簧 断 裂 原 因 分
综上所述: 该弹簧在测试加载前并不存在裂纹 析[ J ] . 河北冶金, 2020 ( 7 ): 66-69.
源, 加载后由于应力与氢的交互作用逐渐形成平整 [ 2 ] 赵志江, 杨宝 利 . 弹 簧 的 氢 脆 断 裂 特 征 与 原 因 分 析
的断裂起始区( 或称裂纹源区), 最终导致其发生脆 [ J ] . 国防技术基础, 2006 ( 8 ): 41-43.
[ 3 ] 周弘 . 弹簧电镀产生氢脆断裂预防对策[ J ] . 电镀与环
性断裂 [ 3-6 ] 。
保, 1994 , 14 ( 2 ): 37.
3 结论与建议 [ 4 ] 邱文鹏, 常序华, 王仁智 . 圆柱螺旋弹簧氢脆断裂失效
分析[ J ] . 金属制品, 2007 , 33 ( 1 ): 24-27.
该单元制动缸的缓解弹簧在加载后, 由于应力 [ 5 ] 王挺, 李振华 . 镀锌螺钉断裂分析[ J ] . 理化检验( 物理
与氢的交互作用逐渐形成裂纹源, 因此裂纹快速扩 分册), 2015 , 51 ( 9 ): 668-670.
展并最终引发氢脆断裂。 [ 6 ] 夏申琳, 王刚, 杨 晓, 等 .60Si2MnA 钢 片 弹 簧 断 裂 失
建议采用低氢脆风险的发黑( 发蓝)、 磷化方法 效分析[ J ] . 理 化 检 验( 物 理 分 册), 2015 , 51 ( 2 ): 129-
对弹簧进行表面防锈处理。同时在恒温电烘箱内进 131.

5 5
