Page 75 - 理化检验-物理分册2022年第七期
P. 75
杜佳美, 等: 40CrNiMoA 钢低倍缺陷产生原因

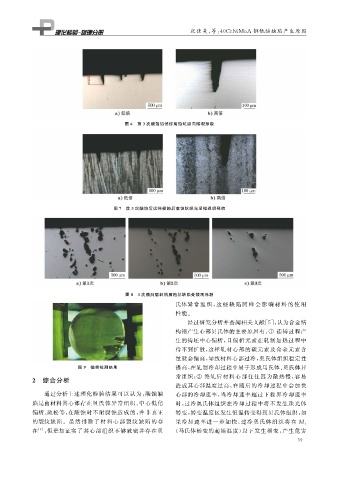

图 6 第 3 次酸蚀后试样腐蚀坑纵向微观形貌
图 7 第 3 次酸蚀后试样侵蚀后腐蚀坑纵向显微组织形貌
图 8 3 次横向磨制后腐蚀坑缺陷处微观形貌
氏体异常 组 织, 这 些 缺 陷 同 样 会 影 响 材 料 的 使 用
性能。
经过研究分析并查阅相关文献[ 5 ], 认为合金结
构钢产生心部贝氏体的主要原因有: ① 连铸过程产
生的铸坯中心偏析, 且偏析元素在轧制加热过程中
得不到扩散, 这样轧材心部的碳元素及合金元素含
量就会偏高, 导致材料心部过冷, 奥氏体组织稳定性
图 9 磁粉检测结果 提高, 在轧制冷却过程中易于形成马氏体、 贝氏体异
常组织; ② 终轧后材料心部往往因为散热慢, 容易
2 综合分析
造成其心部温度过高, 在随后的冷却过程中会加快
通过分析上述理化检验结果可以认为, 酸蚀缺 心部的冷却速率, 当冷却速率超过下临界冷却速率
陷是由材料其心部存在贝氏体异常组织、 中心低倍 时, 过冷奥氏体组织在冷却过程中将不发生珠光体
偏析、 疏松等, 在酸蚀时不耐腐蚀造成的, 并非真正 转变, 转变温度区发生恒温转变得到贝氏体组织, 如
的裂纹缺陷。虽然排除了材料心部裂纹缺陷 的存 果冷却速率进一步加快, 过冷奥氏体组织将在 M s
在 [ 4 ] , 但是却证实了其心部组织不够致密并存在贝 ( 马氏体转变的起始温度) 以下发生相变, 产生危害
5 9
