P. 66
罗杰斯, 等: 某仪表用导电胶与金属骨架互连不良原因

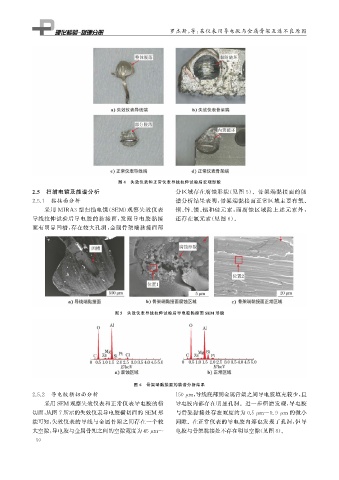

图 4 失效仪表和正常仪表导线拉伸试验后宏观形貌
2.5 扫描电镜及能谱分析 分区域存在腐蚀形貌( 见图 5 )。骨架端黏接面的能
2.5.1 黏接面分析 谱分析结果表明: 骨架端黏接面正常区域主要有氧、
采用 MIRA3 型扫描电镜( SEM ) 观察失效仪表 铜、 锌、 镁、 铝和硅元素, 而腐蚀区域除上述元素外,
导线拉伸试验后导电胶的黏接面, 发现导电胶黏接 还存在氯元素( 见图 6 )。
面有明显凹槽, 存在较大孔洞, 金属骨架端黏接面部
图 5 失效仪表导线拉伸试验后导电胶黏接面 SEM 形貌
图 6 骨架端黏接面的能谱分析结果
2.5.2 导电胶横切面分析 150 μ m , 导线底部到金属骨架之间导电胶填充较少, 且
采用 SEM 观察失效仪表和正常仪表导电胶的横 导电胶内部存在明显孔洞。进一步研磨发现, 导电胶
切面, 从图7所示的失效仪表导电胶横切面的 SEM 形 与骨架黏接处存在宽度约为0.5 μ m~0.9 μ m 的微小
貌可知: 失效仪表的导线与金属骨架之间存在一个较 间隙。在正常仪表的导电胶内部也发现了孔洞, 但导
大空隙, 导电胶与金属骨架之间的空隙宽度为45 μ m~ 电胶与骨架黏接处不存在明显空隙( 见图8 )。
5 0
