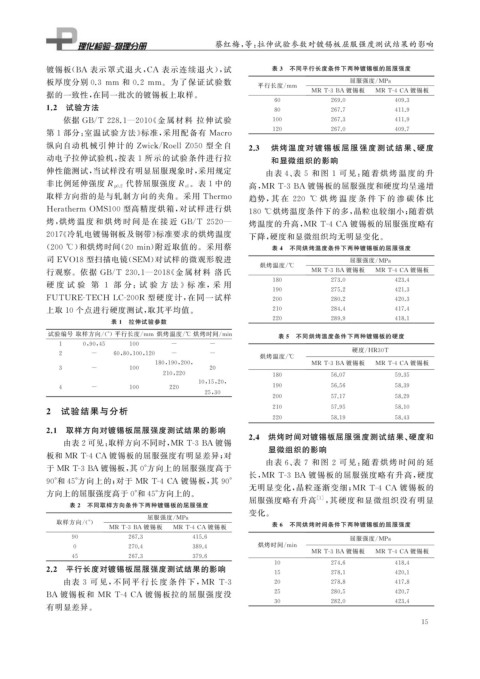

Page 27 - 理化检验-物理分册2022年第三期

蔡红梅, 等: 拉伸试验参数对镀锡板屈服强度测试结果的影响

镀锡板( BA 表示罩式退火, CA 表示连续退火), 试 表 3 不同平行长度条件下两种镀锡板的屈服强度

板厚度分别 0.3 mm 和 0.2 mm 。为了保证试验数 屈服强度 / MPa
平行长度 / mm
MRT-3BA 镀锡板 MRT-4CA 镀锡板
据的一致性, 在同一批次的镀锡板上取样。
60 269.0 409.3
1.2 试验方法 80 267.7 411.9
依据 GB / T228.1 — 2010 《 金属材料 拉 伸试验 100 267.3 411.9

120 267.0 409.7
第 1 部分: 室温试验方法》 标准, 采用配备有 Macro
纵向自动机 械引伸计的 Zwick / RoellZ050 型全自 2.3 烘烤温度对镀锡板屈服强度测试结果、 硬度

动电子拉伸试验机, 按表 1 所示的试验条件进行拉 和显微组织的影响
伸性能测试, 当试样没有明显屈服现象时, 采用规定 由表 4 、 表 5 和 图 1 可 见: 随 着 烘 烤 温 度 的 升
。表 1 中的
非比例延伸强度 R p 0.2 代替屈服强度 R el 高, MRT-3BA 镀锡板的屈服强度和硬度均呈递增

取样方向指的是与轧制方向的夹角。采用 Thermo 趋势, 其 在 220 ℃ 烘 烤 温 度 条 件 下 的 渗 碳 体 比

Heratherm OMS100 型高精度烘箱, 对试样进行烘 180 ℃ 烘烤温度条件下的多, 晶粒也较细小; 随着烘

烤, 烘烤 温 度 和 烘 烤 时 间 是 在 接 近 GB / T2520 — 烤温度的升高, MRT-4CA 镀锡板的屈服强度略有

2017 《 冷轧电镀锡钢板及钢带》 标准要求的烘烤温度 下降, 硬度和显微组织均无明显变化。

( 200 ℃ ) 和烘烤时间( 20min ) 附近取值的。采用蔡 表 4 不同烘烤温度条件下两种镀锡板的屈服强度
司 EVO18 型扫描电镜( SEM ) 对试样的微观形貌进 屈服强度 / MPa
烘烤温度 / ℃

行观察。依据 GB / T230.1 — 2018 《 金属材料 洛氏 MRT-3BA 镀锡板 MRT-4CA 镀锡板

硬 度 试 验 第 1 部 分:试 验 方 法 》标 准,采 用 180 273.0 423.4
190 275.2 421.3

FUTURE-TECH LC-200R 型硬度计, 在同 一试样 200 280.2 420.3
上取 10 个点进行硬度测试, 取其平均值。 210 284.4 417.4
表 1 拉伸试验参数 220 289.9 418.1
表 5 不同烘烤温度条件下两种镀锡板的硬度
试验编号 取样方向 /( ° )平行长度 / mm 烘烤温度 / ℃ 烘烤时间 / min
1 0 , 90 , 45 100 - -
硬度 / HR30T
2 - 60 , 80 , 100 , 120 - -
烘烤温度 / ℃
180 , 190 , 200 , MRT-3BA 镀锡板 MRT-4CA 镀锡板
3 - 100 20
210 , 220 180 56.07 59.35
10 , 15 , 20 ,
4 - 100 220 190 56.56 58.39
25 , 30
200 57.17 58.29
2 试验结果与分析 210 57.95 58.10
220 58.19 58.43
2.1 取样方向对镀锡板屈服强度测试结果的影响

由表2可见: 取样方向不同时, MRT-3BA 镀锡 2.4 烘烤时间对镀锡板屈服强度测试结果、 硬度和
显微组织的影响
板和 MRT-4CA 镀锡板的屈服强度有明显差异; 对

由表 6 、 表 7 和 图 2 可 见: 随 着 烘 烤 时 间 的 延

于 MRT-3BA 镀锡板, 其 0° 方向上的屈服强度高于

长, MR T-3BA 镀锡板的屈服强度略有升高, 硬度

90° 和45° 方向上的; 对于 MRT-4CA 镀锡板, 其 90°
无明显变化, 晶粒逐渐变细; MR T-4CA 镀锡板的
方向上的屈服强度高于0° 和45° 方向上的。
屈服强度略有升高 [ 1 ] , 其硬度和显微组织没有明显
表 2 不同取样方向条件下两种镀锡板的屈服强度
变化。
屈服强度 / MPa
取样方向 /( ° ) 表 6 不同烘烤时间条件下两种镀锡板的屈服强度
MRT-3BA 镀锡板 MRT-4CA 镀锡板
90 267.3 415.6 屈服强度 / MPa
0 270.4 389.4 烘烤时间 / min
MRT-3BA 镀锡板 MRT-4CA 镀锡板
45 267.3 379.6
10 274.6 418.4
2.2 平行长度对镀锡板屈服强度测试结果的影响 15 278.1 420.1

由表 3 可 见, 不 同 平 行 长 度 条 件 下, MR T-3 20 278.8 417.8

BA 镀锡板和 MR T-4CA 镀锡板拉的屈服强度没 25 280.5 420.7
30 282.0 423.4
有明显差异。
1 5
