Page 25 - 理化检验-物理分册2022年第三期
P. 25
李 岗, 等: 模拟焊后热处理温度对 Q345R 钢板焊接接头的焊接残余应力及力学性能的影响

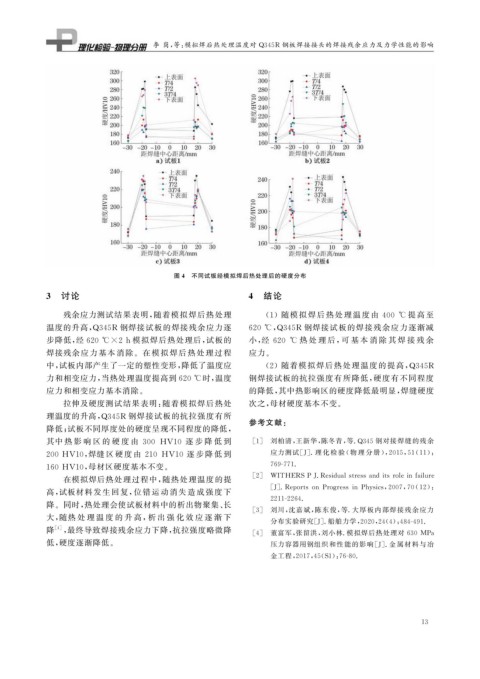

图 4 不同试板经模拟焊后热处理后的硬度分布
3 讨论 4 结论
残余应力测试结果表明, 随着模拟焊后热处理 ( 1 )随模拟焊后热处 理 温 度 由 400 ℃ 提 高 至
温度的升高, Q345R 钢焊接试板的焊接残余应力逐 620 ℃ , Q345R 钢焊接试板的焊接残余应力逐渐减
步降低, 经 620 ℃×2h 模拟焊后热处理后, 试板的 小, 经 620 ℃ 热 处 理 后, 可 基 本 消 除 其 焊 接 残 余
焊接残余应力基本消除。在模拟焊后热处 理过程 应力。
中, 试板内部产生了一定的塑性变形, 降低了温度应 ( 2 )随着模拟焊后热处理温度的提高, Q345R
力和相变应力, 当热处理温度提高到620℃ 时, 温度 钢焊接试板的抗拉强度有所降低, 硬度有不同程度
应力和相变应力基本消除。 的降低, 其中热影响区的硬度降低最明显, 焊缝硬度
拉伸及硬度测试结果表明: 随着模拟焊后热处 次之, 母材硬度基本不变。
理温度的升高, Q345R 钢焊接试板的抗拉强度有所
参考文献:
降低; 试板不同厚度处的硬度呈现不同程度的降低,
其中 热 影 响 区 的 硬 度 由 300 HV10 逐 步 降 低 到 [ 1 ] 刘柏清, 王新华, 陈冬青, 等 .Q345 钢对接焊缝的残余
200HV10 , 焊缝 区 硬 度 由 210 HV10 逐 步 降 低 到 应力测试[ J ] . 理 化 检 验 ( 物 理 分 册), 2015 , 51 ( 11 ):
769-771.
160HV10 , 母材区硬度基本不变。
在模拟焊后热处理过程中, 随热处理温度的提 [ 2 ] WITHERSPJ.Residualstressanditsroleinfailure
[ J ] .Re p ortsonPro g ressinPh y sics , 2007 , 70 ( 12 ):
高, 试板材料发生回复, 位错运动消失造成 强度下
2211-2264.
降。同时, 热处理会使试板材料中的析出物聚集、 长
[ 3 ] 刘川, 沈嘉斌, 陈东俊, 等 . 大厚板内部焊接残余应力
大, 随热 处 理 温 度 的 升 高, 析 出 强 化 效 应 逐 渐 下
分布实验研究[ J ] . 船舶力学, 2020 , 24 ( 4 ): 484-491.
降 [ 4 ] , 最终导致焊接残余应力下降, 抗拉强度略微降
[ 4 ] 董富军, 张留洪, 刘小林 . 模拟焊后热处理对 630 MPa
低, 硬度逐渐降低。 压力容器用钢组织和性能的影响[ J ] . 金属材料与冶
金工程, 2017 , 45 ( S1 ): 76-80.
1 3
