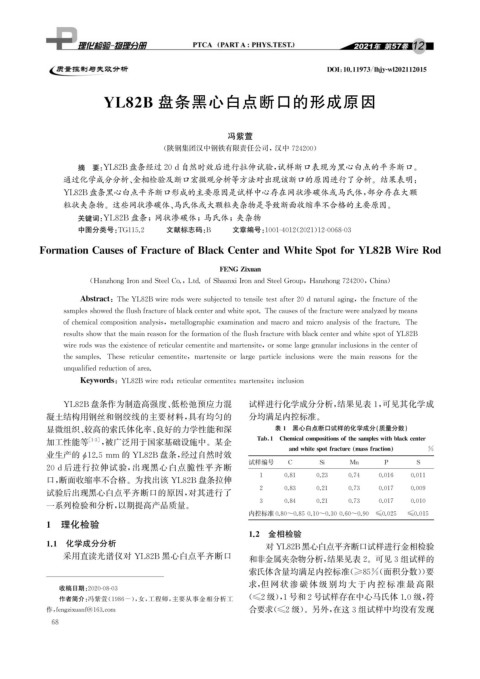

Page 84 - 理化检验-物理分册2021年第十二期

DOI : 10.11973 / lh jy -wl202112015

YL82B 盘条黑心白点断口的形成原因

冯紫萱

( 陕钢集团汉中钢铁有限责任公司, 汉中 724200 )

摘 要: YL82B盘条经过20d自然时效后进行拉伸试验, 试样断口表现为黑心白点的平齐断口。
通过化学成分分析、 金相检验及断口宏微观分析等方法对出现该断口的原因进行了分析。结果表明:
YL82B盘条黑心白点平齐断口形成的主要原因是试样中心存在网状渗碳体或马氏体, 部分存在大颗
粒状夹杂物。这些网状渗碳体、 马氏体或大颗粒夹杂物是导致断面收缩率不合格的主要原因。
关键词: YL82B盘条; 网状渗碳体; 马氏体; 夹杂物

中图分类号: TG115.2 文献标志码: B 文章编号: 1001-4012 ( 2021 ) 12-0068-03

FormationCausesofFractureofBlackCenterandWhiteS p otforYL82BWireRod

FENGZixuan

( Hanzhon g IronandSteelCo. , Ltd.ofShaanxiIronandSteelGrou p , Hanzhon g 724200 , China )

Abstract : TheYL82Bwirerodsweresub j ectedtotensiletestafter20dnaturala g in g , thefractureofthe

sam p lesshowedtheflushfractureofblackcenterandwhites p ot.Thecausesofthefracturewereanal y zedb ymeans

ofchemicalcom p ositionanal y sis , metallo g ra p hicexaminationandmacroandmicroanal y sisofthefracture.The

resultsshowthatthemainreasonfortheformationoftheflushfracturewithblackcenterandwhites p otofYL82B

wirerodswastheexistenceofreticularcementiteandmartensite , orsomelar g e g ranularinclusionsinthecenterof

thesam p les.Thesereticularcementite , martensiteorlar g ep articleinclusionswerethe mainreasonsforthe

un q ualifiedreductionofarea.

Ke y words : YL82Bwirerod ; reticularcementite ; martensite ; inclusion
YL82B盘条作为制造高强度、 低松弛预应力混 试样进行化学成分分析, 结果见表1 , 可见其化学成
凝土结构用钢丝和钢绞线的主要材料, 具有均匀的 分均满足内控标准。
显微组织、 较高的索氏体化率、 良好的力学性能和深 表1 黑心白点断口试样的化学成分( 质量分数)

加工性能等 [ 1-3 ] , 被广泛用于国家基础设施中。某企 Tab 1 Chemicalcom p ositionsofthesam p leswithblackcenter

andwhites p otfracture massfraction %
业生产的 12.5mm 的 YL82B盘条, 经过自然时效

ϕ
试样编号 C Si Mn P S
20d后进行拉伸试验, 出现黑心白点脆性平齐断
口, 断面收缩率不合格。为找出该 YL82B盘条拉伸 1 0.81 0.23 0.74 0.016 0.011
试验后出现黑心白点平齐断口的原因, 对其进行了 2 0.83 0.21 0.73 0.017 0.009
3 0.84 0.21 0.73 0.017 0.010
一系列检验和分析, 以期提高产品质量。
内控标准0.80~0.850.10~0.300.60~0.90 ⫹0.025 ⫹0.015
1 理化检验
1.2 金相检验
1.1 化学成分分析 对 YL82B黑心白点平齐断口试样进行金相检验
采用直读光谱仪对 YL82B 黑心白点平齐断口 和非金属夹杂物分析, 结果见表2 。可见3组试样的
索氏体含量均满足内控标准( ≥85% ( 面积分数)) 要
求, 但 网 状 渗 碳 体 级 别 均 大 于 内 控 标 准 最 高 限
收稿日期: 2020-08-03
作者简介: 冯紫萱( 1986- ), 女, 工程师, 主要从事金相分析工 ( ≤2级), 1号和2号试样存在中心马氏体1.0级, 符
合要求( ≤2级)。另外, 在这3组试样中均没有发现
作, fen g zixuanf@163.com
6 8
