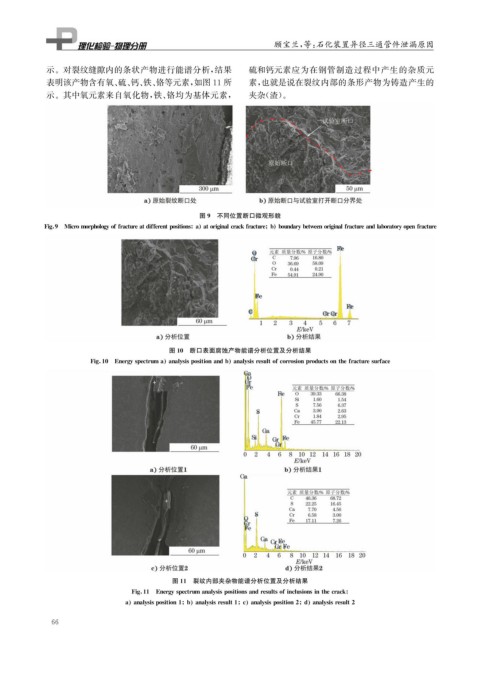

Page 82 - 理化检验-物理分册2021年第十二期
P. 82
顾宝兰, 等: 石化装置异径三通管件泄漏原因
示。对裂纹缝隙内的条状产物进行能谱分析, 结果 硫和钙元素应为在钢管制造过程中产生的杂质元
表明该产物含有氧、 硫、 钙、 铁、 铬等元素, 如图11所 素, 也就是说在裂纹内部的条形产物为铸造产生的
示。其中氧元素来自氧化物, 铁、 铬均为基体元素, 夹杂( 渣)。
图9 不同位置断口微观形貌
Fi g 9 Micromor p holo gy offractureatdifferent p ositions a atori g inalcrackfracture b boundar y betweenori g inalfractureandlaborator y o p enfracture
图10 断口表面腐蚀产物能谱分析位置及分析结果
Fi g 10 Ener gy s p ectruma anal y sis p ositionandb anal y sisresultofcorrosion p roductsonthefracturesurface
图11 裂纹内部夹杂物能谱分析位置及分析结果
Fi g 11 Ener gy s p ectrumanal y sis p ositionsandresultsofinclusionsinthecrack
a anal y sis p osition1 b anal y sisresult1 c anal y sis p osition2 d anal y sisresult2
6 6
