Page 81 - 理化检验-物理分册2021年第十二期
P. 81
顾宝兰, 等: 石化装置异径三通管件泄漏原因

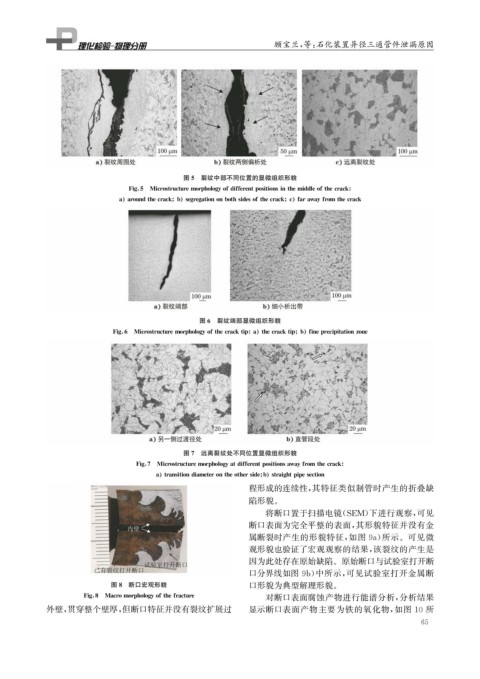

图5 裂纹中部不同位置的显微组织形貌
Fi g 5 Microstructuremor p holo gy ofdifferent p ositionsinthemiddleofthecrack
a aroundthecrack b se g re g ationonbothsidesofthecrack c farawa y fromthecrack
图6 裂纹端部显微组织形貌
Fi g 6 Microstructuremor p holo gy ofthecrackti p a thecrackti p b fine p reci p itationzone
图7 远离裂纹处不同位置显微组织形貌
Fi g 7 Microstructuremor p holo gy atdifferent p ositionsawa y fromthecrack
a transitiondiameterontheotherside b strai g ht p i p esection
程形成的连续性, 其特征类似制管时产生的折叠缺
陷形貌。
将断口置于扫描电镜( SEM ) 下进行观察, 可见
断口表面为完全平整的表面, 其形貌特征并没有金
属断裂时产生的形貌特征, 如图 9a ) 所示。可见微
观形貌也验证了宏观观察的结果, 该裂纹的产生是
因为此处存在原始缺陷。原始断口与试验室打开断
口分界线如图 9b ) 中所示, 可见试验室打开金属断
图8 断口宏观形貌 口形貌为典型解理形貌。
Fi g 8 Macromor p holo gy ofthefracture 对断口表面腐蚀产物进行能谱分析, 分析结果
外壁, 贯穿整个壁厚, 但断口特征并没有裂纹扩展过 显示断口表面产物主要为铁的氧化物, 如图 10 所
6 5
