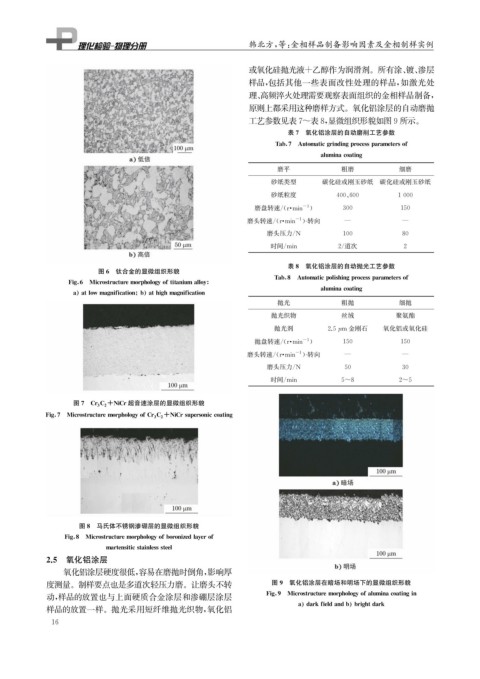

Page 32 - 理化检验-物理分册2021年第十二期
P. 32
韩北方, 等: 金相样品制备影响因素及金相制样实例
或氧化硅抛光液+乙醇作为润滑剂。所有涂、 镀、 渗层
样品, 包括其他一些表面改性处理的样品, 如激光处
理、 高频淬火处理需要观察表面组织的金相样品制备,
原则上都采用这种磨样方式。氧化铝涂层的自动磨抛
工艺参数见表7~表8 , 显微组织形貌如图9所示。
表7 氧化铝涂层的自动磨削工艺参数
Tab 7 Automatic g rindin gp rocess p arametersof
aluminacoatin g
磨平 粗磨 细磨
砂纸类型 碳化硅或刚玉砂纸 碳化硅或刚玉砂纸
砂纸粒度 400 、 600 1000
-1
磨盘转速 /( r · min ) 300 150
磨头转速 /( r · min ) - 转向 — —
-1
磨头压力 / N 100 80
时间 / min 2 / 道次 2
表8 氧化铝涂层的自动抛光工艺参数
图6 钛合金的显微组织形貌
Tab 8 Automatic p olishin gp rocess p arametersof
Fi g 6 Microstructuremor p holo gy oftitaniumallo y
aluminacoatin g
a atlowma g nification b athi g hma g nification
抛光 粗抛 细抛
抛光织物 丝绒 聚氨酯
抛光剂 2.5 μ m 金刚石 氧化铝或氧化硅
-1
抛盘转速 /( r · min ) 150 150
磨头转速 /( r · min ) - 转向 — —
-1
磨头压力 / N 50 30
时间 / min 5~8 2~5
图7 Cr 3 C 2 +NiCr超音速涂层的显微组织形貌
Fi g 7 Microstructuremor p holo gy ofCr 3 C 2 +NiCrsu p ersoniccoatin g
图8 马氏体不锈钢渗硼层的显微组织形貌
Fi g 8 Microstructuremor p holo gy ofboronizedla y erof
martensiticstainlesssteel
2.5 氧化铝涂层
氧化铝涂层硬度很低, 容易在磨抛时倒角, 影响厚
度测量。制样要点也是多道次轻压力磨。让磨头不转 图9 氧化铝涂层在暗场和明场下的显微组织形貌
动, 样品的放置也与上面硬质合金涂层和渗硼层涂层 Fi g 9 Microstructuremor p holo gy ofaluminacoatin g in
a darkfieldandb bri g htdark
样品的放置一样。抛光采用短纤维抛光织物, 氧化铝
1 6
