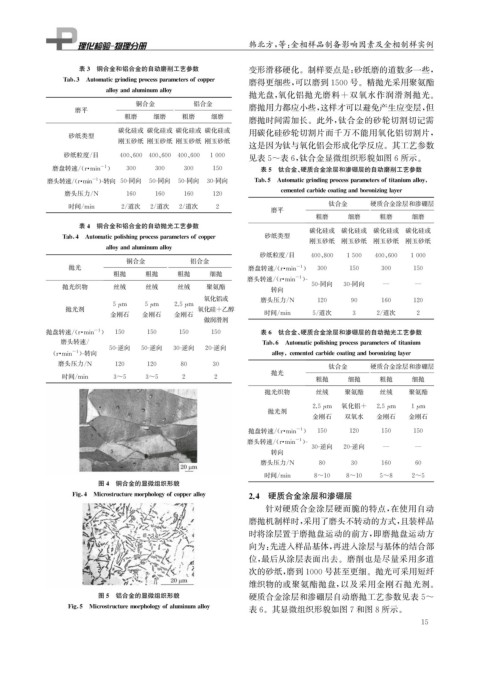

Page 31 - 理化检验-物理分册2021年第十二期

韩北方, 等: 金相样品制备影响因素及金相制样实例

表3 铜合金和铝合金的自动磨削工艺参数 变形滑移硬化。制样要点是: 砂纸磨的道数多一些,

Tab 3 Automatic g rindin gp rocess p arametersofco pp er 磨得更细些, 可以磨到1500号。精抛光采用聚氨酯

allo y andaluminumallo y
抛光盘, 氧化铝抛光磨料 + 双氧水作润滑剂抛光。
铜合金 铝合金
磨平 磨抛用力都应小些, 这样才可以避免产生应变层, 但
粗磨 细磨 粗磨 细磨
磨抛时间需加长。此外, 钛合金的砂轮切割切记需
碳化硅或 碳化硅或 碳化硅或 碳化硅或
砂纸类型 用碳化硅砂轮切割片而千万不能用氧化铝切割片,
刚玉砂纸 刚玉砂纸 刚玉砂纸 刚玉砂纸
这是因为钛与氧化铝会形成化学反应。其工艺参数

砂纸粒度 / 目 400 、 600 400 、 600 400 、 600 1000 见表5~表6 , 钛合金显微组织形貌如图6所示。
-1
磨盘转速 /( r · min ) 300 300 300 150 表5 钛合金、 硬质合金涂层和渗硼层的自动磨削工艺参数

磨头转速 /( r · min ) - 转向 50- 同向 50- 同向 50- 同向 30- 同向 Tab 5 Automatic g rindin gp rocess p arametersoftitaniumallo y
-1

cementedcarbidecoatin g andboronizin g la y er
磨头压力 / N 160 160 160 120
2 / 道次 2 / 道次 2 / 道次 钛合金 硬质合金涂层和渗硼层
时间 / min 2
磨平
粗磨 细磨 粗磨 细磨
表4 铜合金和铝合金的自动抛光工艺参数
碳化硅或 碳化硅或 碳化硅或 碳化硅或

Tab 4 Automatic p olishin gp rocess p arametersofco pp er 砂纸类型
刚玉砂纸 刚玉砂纸 刚玉砂纸 刚玉砂纸

allo y andaluminumallo y

砂纸粒度 / 目 400 、 800 1500 400 、 600 1000

铜合金 铝合金
抛光 磨盘转速 /( r · min ) 300 150 300 150
-1
粗抛 粗抛 粗抛 细抛
-1
磨头转速 /( r · min ) -
抛光织物 丝绒 丝绒 丝绒 聚氨酯 50- 同向 30- 同向 — —
转向
氧化铝或
磨头压力 / N 120 90 160 120
5 μ m 5 μ m 2.5 μ m
抛光剂 氧化硅+乙醇
金刚石 金刚石 金刚石 时间 / min 5 / 道次 3 2 / 道次 2
做润滑剂
-1
抛盘转速 /( r · min ) 150 150 150 150 表6 钛合金、 硬质合金涂层和渗硼层的自动抛光工艺参数

磨头转速 / Tab 6 Automatic p olishin gp rocess p arametersoftitanium
50- 逆向 50- 逆向 30- 逆向 20- 逆向
( r · min ) - 转向 allo y cementedcarbidecoatin g andboronizin g la y er
-1
磨头压力 / N 120 120 80 30 钛合金 硬质合金涂层和渗硼层
抛光
时间 / min 3~5 3~5 2 2 粗抛 细抛 粗抛 细抛
抛光织物 丝绒 聚氨酯 丝绒 聚氨酯

2.5 μ m 氧化铝+ 2.5 μ m 1 μ m
抛光剂
金刚石 双氧水 金刚石 金刚石
-1
抛盘转速 /( r · min ) 150 120 150 150
-1
磨头转速 /( r · min ) -
30- 逆向 20- 逆向 — —

转向
磨头压力 / N 80 30 160 60
时间 / min 8~10 8~10 5~8 2~5
图4 铜合金的显微组织形貌

Fi g 4 Microstructuremor p holo gy ofco pp erallo y 2.4 硬质合金涂层和渗硼层
针对硬质合金涂层硬而脆的特点, 在使用自动
磨抛机制样时, 采用了磨头不转动的方式, 且装样品
时将涂层置于磨抛盘运动的前方, 即磨抛盘运动方
向为: 先进入样品基体, 再进入涂层与基体的结合部
位, 最后从涂层表面出去。磨削也是尽量采用多道
次的砂纸, 磨到1000号甚至更细。抛光可采用短纤
维织物的或聚氨酯抛盘, 以及采用金刚石抛光剂。
图5 铝合金的显微组织形貌 硬质合金涂层和渗硼层自动磨抛工艺参数见表5~

Fi g 5 Microstructuremor p holo gy ofaluminumallo y
表6 。其显微组织形貌如图7和图8所示。
1 5
