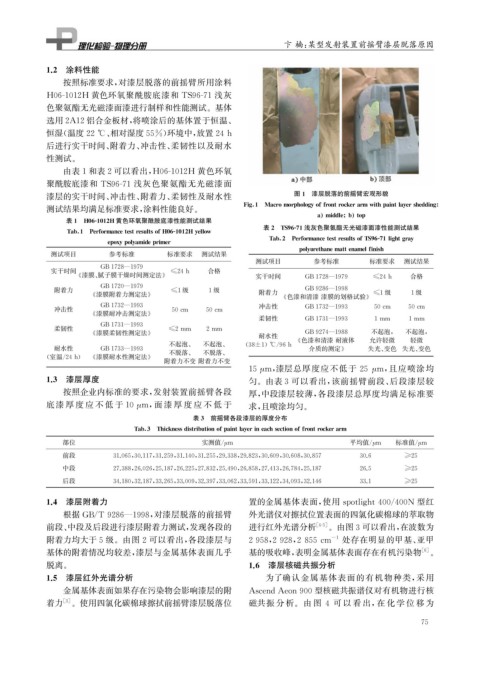

Page 91 - 理化检验-物理分册2021年第九期

卞 楠: 某型发射装置前摇臂漆层脱落原因

1.2 涂料性能
按照标准要求, 对漆层脱落的前摇臂所用涂料
H06-1012H 黄色环氧聚酰胺底漆和 TS96-71 浅灰
色聚氨酯无光磁漆面漆进行制样和性能测试。基体
选用2A12铝合金板材, 将喷涂后的基体置于恒温、

恒湿( 温度22℃ 、 相对湿度55% ) 环境中, 放置24h
后进行实干时间、 附着力、 冲击性、 柔韧性以及耐水
性测试。
由表1和表2可以看出, H06-1012H 黄色环氧
聚酰胺底漆和 TS96-71 浅灰色聚氨酯无光磁漆面
漆层的实干时间、 冲击性、 附着力、 柔韧性及耐水性 图1 漆层脱落的前摇臂宏观形貌

Fi g 1 Macromor p holo gy offrontrockerarmwith p aintla y ersheddin g
测试结果均满足标准要求, 涂料性能良好。
a middle b to p
表1 H06-1012H 黄色环氧聚酰胺底漆性能测试结果
表2 TS96-71浅灰色聚氨酯无光磁漆面漆性能测试结果

Tab 1 PerformancetestresultsofH06-1012Hy ellow

Tab 2 PerformancetestresultsofTS96-71li g ht g ra y
e p ox yp ol y amide p rimer

p ol y urethanemattenamelfinish
测试项目 参考标准 标准要求 测试结果
测试项目 参考标准 标准要求 测试结果

实干时间 GB1728 — 1979 ≤24h 合格

《 漆膜、 腻子膜干燥时间测定法》 实干时间 GB1728 — 1979 ≤24h 合格

附着力 GB1720 — 1979 ≤1级 1级 附着力 GB9286 — 1998
《 漆膜附着力测定法》 ≤1级 1级
《 色漆和清漆 漆膜的划格试验》

冲击性 GB1732 — 1993 50cm 50cm 冲击性 GB1732 — 1993 50cm 50cm
《 漆膜耐冲击测定法》
柔韧性
GB1731 — 1993 1mm 1mm
GB1731 — 1993
柔韧性 ≤2mm 2mm
《 漆膜柔韧性测定法》 GB9274 — 1988 不起泡, 不起泡,
耐水性
《 色漆和清漆 耐液体
允许轻微 轻微
不起泡、 不起泡、 ( 38±1 ) ℃ / 96h
耐水性 GB1733 — 1993 介质的测定》 失光、 变色 失光、 变色

不脱落、 不脱落、
( 室温 / 24h ) 《 漆膜耐水性测定法》
附着力不变 附着力不变
15 μ m , 漆层总厚度应不低于 25 μ m , 且应喷涂均
1.3 漆层厚度 匀。由表3可以看出, 该前摇臂前段、 后段漆层较
按照企业内标准的要求, 发射装置前摇臂各段 厚, 中段漆层较薄, 各段漆层总厚度均满足标准要

底 漆 厚 度 应 不 低 于10 μ m , 面 漆 厚 度 应 不 低 于 求, 且喷涂均匀。
表3 前摇臂各段漆层的厚度分布

Tab 3 Thicknessdistributionof p aintla y erineachsectionoffrontrockerarm
部位 实测值 / m 平均值 / m 标准值 / m
μ
μ
μ
前段 31.065 , 30.117 , 31.259 , 31.140 , 31.255 , 29.338 , 29.823 , 30.609 , 30.608 , 30.857 30.6 ≥25
中段 27.388 , 26.026 , 25.187 , 26.225 , 27.832 , 25.490 , 26.858 , 27.413 , 26.784 , 25.187 26.5 ≥25
后段 34.180 , 32.187 , 33.265 , 33.009 , 32.397 , 33.062 , 33.591 , 33.122 , 34.093 , 32.146 33.1 ≥25

1.4 漆层附着力 置的金属基体表面, 使用 s p otli g ht400 / 400N 型红

根据 GB / T9286 — 1998 , 对漆层脱落的前摇臂 外光谱仪对擦拭位置表面的四氯化碳棉球的萃取物
前段、 中段及后段进行漆层附着力测试, 发现各段的 进行红外光谱分析 [ 4-5 ] 。由图3可以看出, 在波数为

附着力均大于5级。由图2可以看出, 各段漆层与 2958 , 2928 , 2855cm -1 处存在明显的甲基、 亚甲

基体的附着情况均较差, 漆层与金属基体表面几乎 基的吸收峰, 表明金属基体表面存在有机污染物 [ 6 ] 。
脱离。 1.6 漆层核磁共振分析
1.5 漆层红外光谱分析 为了确认金属基体表面的有机物种类, 采用

金属基体表面如果存在污染物会影响漆层的附 AscendAeon900型核磁共振谱仪对有机物进行核

着力 [ 3 ] 。使用四氯化碳棉球擦拭前摇臂漆层脱落位 磁共振 分 析。由 图 4 可 以 看 出, 在 化 学 位 移 为
7 5
