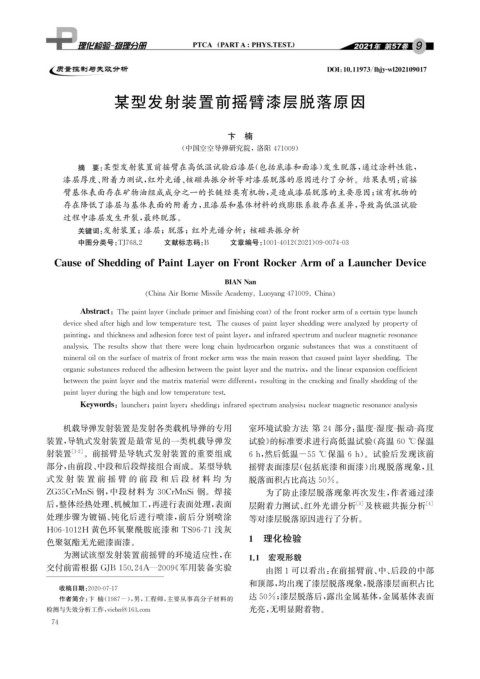

Page 90 - 理化检验-物理分册2021年第九期

DOI : 10.11973 / lh jy -wl202109017

某型发射装置前摇臂漆层脱落原因

卞 楠

( 中国空空导弹研究院, 洛阳 471009 )
摘 要: 某型发射装置前摇臂在高低温试验后漆层( 包括底漆和面漆) 发生脱落, 通过涂料性能,
漆层厚度、 附着力测试, 红外光谱、 核磁共振分析等对漆层脱落的原因进行了分析。结果表明: 前摇
臂基体表面存在矿物油组成成分之一的长链烃类有机物, 是造成漆层脱落的主要原因; 该有机物的
存在降低了漆层与基体表面的附着力, 且漆层和基体材料的线膨胀系数存在差异, 导致高低温试验
过程中漆层发生开裂, 最终脱落。

关键词: 发射装置; 漆层; 脱落; 红外光谱分析; 核磁共振分析

中图分类号: TJ768.2 文献标志码: B 文章编号: 1001-4012 ( 2021 ) 09-0074-03

CauseofSheddin g ofPaintLa y eronFrontRockerArmofaLauncherDevice

BIANNan

ChinaAirBorneMissileAcadem y Luo y an g 471009 China

Abstract : The p aintla y er ( include p rimerandfinishin g coat ) ofthefrontrockerarmofacertaint yp elaunch

deviceshedafterhi g handlowtem p eraturetest.Thecausesof p aintla y ersheddin gwereanal y zedb yp ro p ert yof

p aintin g , andthicknessandadhesionforcetestof p aintla y er , andinfrareds p ectrumandnuclearma g neticresonance

anal y sis.Theresultsshowthattherewerelon gchainh y drocarbonor g anicsubstancesthatwasaconstituentof

mineraloilonthesurfaceofmatrixoffrontrockerarmwasthemainreasonthatcausedp aintla y ersheddin g .The

or g anicsubstancesreducedtheadhesionbetweenthe p aintla y erandthematrix , andthelinearex p ansioncoefficient

betweenthe p aintla y erandthematrixmaterialweredifferent , resultin g inthecrackin g andfinall y sheddin g ofthe

p aintla y erdurin g thehi g handlowtem p eraturetest.

Ke y words : launcher ; p aintla y er ; sheddin g ; infrareds p ectrumanal y sis ; nuclearma g neticresonanceanal y sis

机载导弹发射装置是发射各类载机导弹的专用 室环境试验方法 第 24 部分: 温度 - 湿度 - 振动 - 高度

装置, 导轨式发射装置是最常见的一类机载导弹发 试验》 的标准要求进行高低温试验( 高温60℃保温
射装置 [ 1-2 ] 。前摇臂是导轨式发射装置的重要组成 6h , 然后低温-55 ℃保温 6h )。试验后发现该前

部分, 由前段、 中段和后段焊接组合而成。某型导轨 摇臂表面漆层( 包括底漆和面漆) 出现脱落现象, 且
式发 射 装 置 前 摇 臂 的 前 段 和 后 段 材 料 均 为 脱落面积占比高达50% 。
ZG35CrMnSi 钢, 中段材料为 30CrMnSi钢。焊接 为了防止漆层脱落现象再次发生, 作者通过漆
后, 整体经热处理、 机械加工, 再进行表面处理, 表面 层附着力测试、 红外光谱分析 [ 3 ] 及核磁共振分析 [ 4 ]
处理步骤为镀镉、 钝化后进行喷漆, 前后分别喷涂 等对漆层脱落原因进行了分析。
H06-1012H 黄色环氧聚酰胺底漆和 TS96-71 浅灰
1 理化检验
色聚氨酯无光磁漆面漆。
为测试该型发射装置前摇臂的环境适应性, 在 1.1 宏观形貌

交付前需根据 GJB150.24A — 2009 《 军用装备实验 由图1可以看出: 在前摇臂前、 中、 后段的中部
和顶部, 均出现了漆层脱落现象, 脱落漆层面积占比
收稿日期: 2020-07-17

作者简介: 卞 楠( 1987- ), 男, 工程师, 主要从事高分子材料的 达50% ; 漆层脱落后, 露出金属基体, 金属基体表面
光亮, 无明显附着物。
检测与失效分析工作, viebn@163.com
7 4
