黄国俊, 等: 起重用20Mn2钢短环链拉伸破断力不合格原因
格环链断口较为平直, 颈缩不明显, 为典型脆性断
1 理化检验
口; 断口内部均存在一处亮灰色斑状区域, 断口两侧
1.1 宏观分析 表面存在明显的焊接挤出物清除痕迹, 说明断裂发
取20Mn2钢链条拉伸破断力不合格与合格的 生在接头焊缝区; 断口处内外侧面均未发现明显缺
断裂环链试样各3支, 不合格环链标记为1~3 , 合 陷。由图2可以看出: 合格环链断裂发生在环链基
格环链标记为4~6 ( 其中一支合格环链断裂试样包 体上, 断口为斜切型, 有明显颈缩, 且破断力合格, 断
含链条), 观察其宏观形貌。由图1可以看出: 不合 裂为过载断裂。

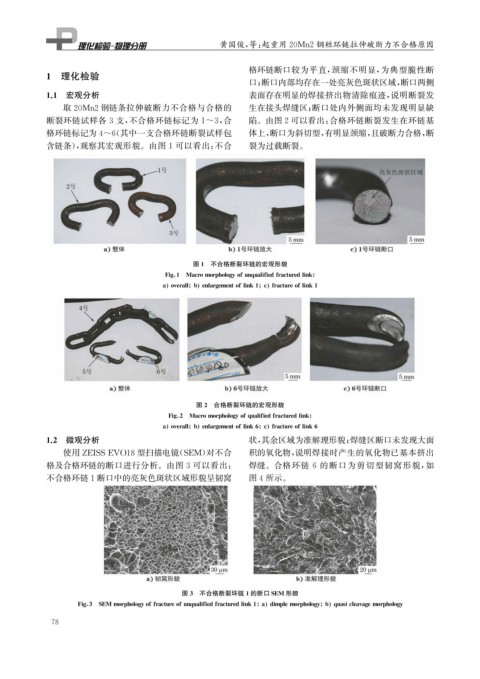

图1 不合格断裂环链的宏观形貌
Fi g 1 Macromor p holo gy ofun q ualifiedfracturedlink
a overall b enlar g ementoflink1 c fractureoflink1
图2 合格断裂环链的宏观形貌
Fi g 2 Macromor p holo gy of q ualifiedfracturedlink
a overall b enlar g ementoflink6 c fractureoflink6
1.2 微观分析 状, 其余区域为准解理形貌; 焊缝区断口未发现大面
使用 ZEISSEVO18型扫描电镜( SEM ) 对不合 积的氧化物, 说明焊接时产生的氧化物已基本挤出
格及合格环链的断口进行分析。由图3可以看出: 焊缝。合格环链 6 的断口为剪切型韧窝形貌, 如
不合格环链1断口中的亮灰色斑状区域形貌呈韧窝 图4所示。
图3 不合格断裂环链1的断口SEM 形貌
Fi g 3 SEM mor p holo gy offractureofun q ualifiedfracturedlink1 a dim p lemor p holo gy b q uasicleava g emor p holo gy
