左玉婷, 等: 大型铝合金风机叶片断裂原因

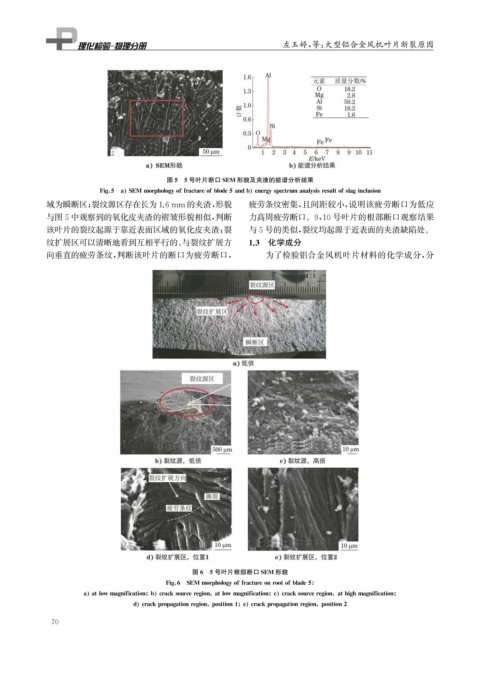

图5 5号叶片断口SEM 形貌及夹渣的能谱分析结果
Fi g 5 a SEM mor p holo gy offractureofblode5andb ener gy s p ectrumanal y sisresultofsla g inclusion
域为瞬断区; 裂纹源区存在长为1.6mm 的夹渣, 形貌 疲劳条纹密集, 且间距较小, 说明该疲劳断口为低应
与图5中观察到的氧化皮夹渣的褶皱形貌相似, 判断 力高周疲劳断口。 9 , 10号叶片的根部断口观察结果
该叶片的裂纹起源于靠近表面区域的氧化皮夹渣; 裂 与5号的类似, 裂纹均起源于近表面的夹渣缺陷处。
纹扩展区可以清晰地看到互相平行的、 与裂纹扩展方 1.3 化学成分
向垂直的疲劳条纹, 判断该叶片的断口为疲劳断口, 为了检验铝合金风机叶片材料的化学成分, 分
图6 5号叶片根部断口SEM 形貌
Fi g 6 SEM mor p holo gy offractureonrootofblade5
a atlowma g nification b cracksourcere g ion atlowma g nification c cracksourcere g ion athi g hma g nification
d crack p ro p a g ationre g ion p osition1 e crack p ro p a g ationre g ion p osition2
