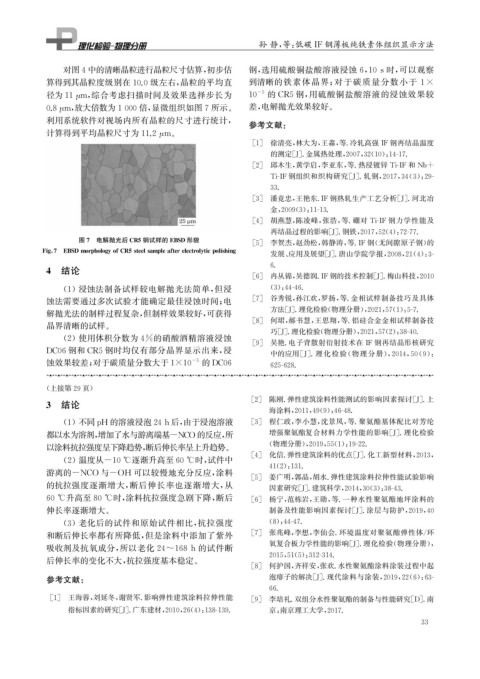

Page 49 - 理化检验-物理分册2021年第九期
P. 49
孙 静, 等: 低碳IF钢薄板纯铁素体组织显示方法
对图4中的清晰晶粒进行晶粒尺寸估算, 初步估 钢, 选用硫酸铜盐酸溶液浸蚀6 , 10s时, 可以观察
算得到其晶粒度级别在10.0级左右, 晶粒的平均直 到清晰的铁素体晶界; 对于碳质量分数小于 1×
径为11 μ m , 综合考虑扫描时间及效果选择步长为 10 -5 的 CR5钢, 用硫酸铜盐酸溶液的浸蚀效果较
0.8 μ m , 放大倍数为1000倍, 显微组织如图7所示。 差, 电解抛光效果较好。
利用系统软件对视场内所有晶粒的尺寸进行统计, 参考文献:
计算得到平均晶粒尺寸为11.2 μ m 。
[ 1 ] 徐清亮, 林大为, 王淼, 等. 冷轧高强IF钢再结晶温度
的测定[ J ] . 金属热处理, 2007 , 32 ( 10 ): 14-17.
[ 2 ] 邱木生, 黄学启, 李亚东, 等. 热浸镀锌 Ti-IF和 Nb+
Ti-IF钢组织和织构研究[ J ] . 轧钢, 2017 , 34 ( 3 ): 29-
33.
[ 3 ] 潘竟忠, 王艳东.IF钢热轧生产工艺分析[ J ] . 河北冶
金, 2009 ( 3 ): 11-13.
[ 4 ] 胡燕慧, 陈凌峰, 张浩, 等. 硼对 Ti-IF 钢力学性能及
再结晶过程的影响[ J ] . 钢铁, 2017 , 52 ( 4 ): 72-77.
图7 电解抛光后 CR5钢试样的 EBSD形貌 [ 5 ] 李贺杰, 赵劲松, 韩静涛, 等.IF钢( 无间隙原子钢) 的
Fi g 7 EBSDmor p holo gy ofCR5steelsam p leafterelectrol y tic p olishin g
发展、 应用及展望[ J ] . 唐山学院学报, 2008 , 21 ( 4 ): 3-
4 结论 6.
[ 6 ] 冉从锦, 吴德润.IF钢的技术控制[ J ] . 梅山科技, 2010
( 1 )浸蚀法制备试样较电解抛光法简单, 但浸 ( 3 ): 44-46.
蚀法需要通过多次试验才能确定最佳浸蚀时间; 电 [ 7 ] 谷秀锐, 孙江欢, 罗扬, 等. 金相试样制备技巧及具体
解抛光法的制样过程复杂, 但制样效果较好, 可获得 方法[ J ] . 理化检验( 物理分册), 2021 , 57 ( 1 ): 5-7.
[ 8 ] 何珺, 郝书慧, 王思翔, 等. 铝硅合金金相试样制备技
晶界清晰的试样。
巧[ J ] . 理化检验( 物理分册), 2021 , 57 ( 2 ): 38-40.
( 2 )使用体积分数为4%的硝酸酒精溶液浸蚀
[ 9 ] 吴艳. 电子背散射衍射技术在IF 钢再结晶形核研究
DC06钢和 CR5钢时均仅有部分晶界显示出来, 浸
中的应用[ J ] . 理化检验( 物理分册), 2014 , 50 ( 9 ):
-5
蚀效果较差; 对于碳质量分数大于1×10 的 DC06
625-628.
( 上接第29页)
[ 2 ] 陈刚. 弹性建筑涂料性能测试的影响因素探讨[ J ] . 上
3 结论
海涂料, 2011 , 49 ( 9 ): 46-48.
( 1 )不同 p H 的溶液浸泡24h后, 由于浸泡溶液 [ 3 ] 程仁政, 李小慧, 沈景凤, 等. 聚氨酯基体配比对芳纶
都以水为溶剂, 增加了水与游离端基-NCO 的反应, 所 增强聚氨酯复合材料力学性能的影响[ J ] . 理化检验
( 物理分册), 2019 , 55 ( 1 ): 19-22.
以涂料抗拉强度呈下降趋势, 断后伸长率呈上升趋势。
[ 4 ] 化信. 弹性建筑涂料的优点[ J ] . 化工新型材料, 2013 ,
( 2 ) 温度从-10℃逐渐升高至60℃时, 试件中
41 ( 2 ): 131.
游离的-NCO 与-OH 可以较慢地充分反应, 涂料
[ 5 ] 姜广明, 郭晶, 胡水. 弹性建筑涂料拉伸性能试验影响
的抗拉强度逐渐增大, 断后伸长率也逐渐增大, 从
因素研究[ J ] . 建筑科学, 2014 , 30 ( 3 ): 38-43.
60℃升高至80℃时, 涂料抗拉强度急剧下降, 断后 [ 6 ] 杨宁, 范栋岩, 王勋, 等. 一种水性聚氨酯地坪涂料的
伸长率逐渐增大。 制备及性能影响因素探讨[ J ] . 涂层与防护, 2019 , 40
( 3 )老化后的试件和原始试件相比, 抗拉强度 ( 8 ): 44-47.
和断后伸长率都有所降低, 但是涂料中添加了紫外 [ 7 ] 张兆峰, 李想, 李仙会. 环境温度对聚氨酯弹性体 / 环
氧复合板力学性能的影响[ J ] . 理化检验( 物理分册),
吸收剂及抗氧成分, 所以老化 24~168h 的试件断
2015 , 51 ( 5 ): 312-314.
后伸长率的变化不大, 抗拉强度基本稳定。
[ 8 ] 何护国, 齐祥安, 张欢. 水性聚氨酯涂料涂装过程中起
参考文献: 泡痱子的解决[ J ] . 现代涂料与涂装, 2019 , 22 ( 6 ): 63-
66.
[ 1 ] 王海蓉, 刘延冬, 谢贤军. 影响弹性建筑涂料拉伸性能 [ 9 ] 李培礼. 双组分水性聚氨酯的制备与性能研究[ D ] . 南
指标因素的研究[ J ] . 广东建材, 2010 , 26 ( 4 ): 138-139. 京: 南京理工大学, 2017.
3 3
