Page 48 - 理化检验-物理分册2021年第九期
P. 48

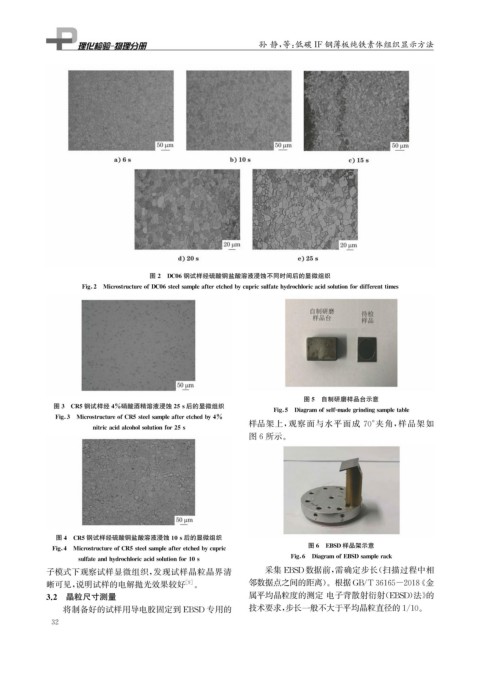

孙 静, 等: 低碳IF钢薄板纯铁素体组织显示方法
图2 DC06钢试样经硫酸铜盐酸溶液浸蚀不同时间后的显微组织
Fi g 2 MicrostructureofDC06steelsam p leafteretchedb y cu p ricsulfateh y drochloricacidsolutionfordifferenttimes
图5 自制研磨样品台示意
图3 CR5钢试样经4%硝酸酒精溶液浸蚀25s 后的显微组织
Fi g 5 Dia g ramofself-made g rindin g sam p letable
Fi g 3 MicrostructureofCR5steelsam p leafteretchedb y 4%
样品架上, 观察面与水平面成 70° 夹角, 样品架如
nitricacidalcoholsolutionfor25s
图6所示。
图4 CR5钢试样经硫酸铜盐酸溶液浸蚀10s 后的显微组织
图6 EBSD样品架示意
Fi g 4 MicrostructureofCR5steelsam p leafteretchedb y cu p ric
Fi g 6 Dia g ramofEBSDsam p lerack
sulfateandh y drochloricacidsolutionfor10s
子模式下观察试样显微组织, 发现试样晶粒晶界清 采集 EBSD数据前, 需确定步长( 扫描过程中相
晰可见, 说明试样的电解抛光效果较好 [ 9 ] 。 邻数据点之间的距离)。根据 GB / T36165-2018 《 金
3.2 晶粒尺寸测量 属平均晶粒度的测定 电子背散射衍射( EBSD ) 法》 的
将制备好的试样用导电胶固定到 EBSD 专用的 技术要求, 步长一般不大于平均晶粒直径的1 / 10 。
3 2
