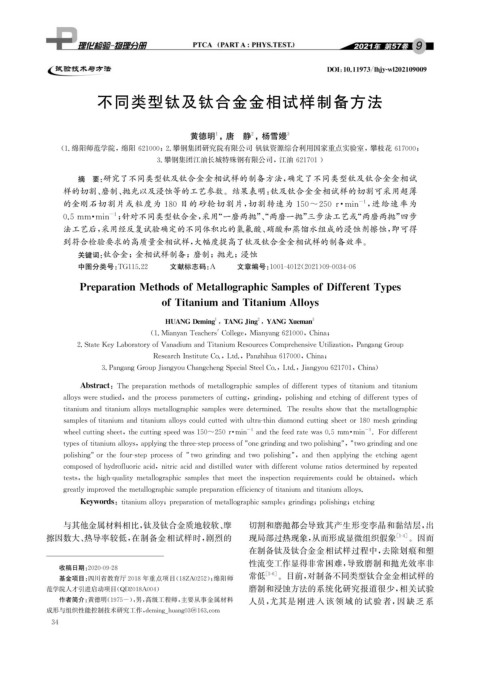

Page 50 - 理化检验-物理分册2021年第九期

DOI : 10.11973 / lh jy -wl202109009

不同类型钛及钛合金金相试样制备方法

黄德明 , 唐 静 , 杨雪嫚 3

2
1

( 1. 绵阳师范学院, 绵阳 621000 ; 2. 攀钢集团研究院有限公司 钒钛资源综合利用国家重点实验室, 攀枝花 617000 ;

3. 攀钢集团江油长城特殊钢有限公司, 江油 621701 )
摘 要: 研究了不同类型钛及钛合金金相试样的制备方法, 确定了不同类型钛及钛合金金相试
样的切割、 磨制、 抛光以及浸蚀等的工艺参数。结果表明: 钛及钛合金金相试样的切割可采用超薄
的金刚石切割片或粒度为 180 目的砂轮切割片, 切割转速为 150~250r · min , 进给速率为

-1
0.5mm · min ; 针对不同类型钛合金, 采用“ 一磨两抛”、“ 两磨一抛” 三步法工艺或“ 两磨两抛” 四步

-1
法工艺后, 采用经反复试验确定的不同体积比的氢氟酸、 硝酸和蒸馏水组成的浸蚀剂擦蚀, 即可得
到符合检验要求的高质量金相试样, 大幅度提高了钛及钛合金金相试样的制备效率。

关键词: 钛合金; 金相试样制备; 磨制; 抛光; 浸蚀

中图分类号: TG115.22 文献标志码: A 文章编号: 1001-4012 ( 2021 ) 09-0034-06

Pre p arationMethodsofMetallo g ra p hicSam p lesofDifferentT yp es

ofTitaniumandTitaniumAllo y s

2
1
,
HUANGDemin g TANGJin g YANGXueman 3
,

( 1.Mian y anTeachers'Colle g e , Mian y an g 621000 , China ;

2.StateKe yLaborator y ofVanadiumandTitaniumResourcesCom p rehensiveUtilization , Pan g an gGrou p

ResearchInstituteCo. , Ltd. , Panzhihua617000 , China ;

3.Pan g an gGrou p Jian gy ouChan g chen gS p ecialSteelCo. , Ltd. , Jian gy ou621701 , China )

Abstract : Thep re p arationmethodsofmetallo g ra p hicsam p lesofdifferentt yp esoftitaniumandtitanium

allo y swerestudied , andthep rocessp arametersofcuttin g , g rindin g , p olishin gandetchin gofdifferentt yp esof

titaniumandtitaniumallo y smetallo g ra p hicsam p lesweredetermined.Theresultsshowthatthemetallo g ra p hic

sam p lesoftitaniumandtitaniumallo y scouldcuttedwithultra-thindiamondcuttin gsheetor180meshg rindin g

-1 -1
wheelcuttin g sheet , thecuttin g s p eedwas150~250r · min andthefeedratewas0.5mm · min .Fordifferent

t yp esoftitaniumallo y s , a pp l y in g thethree-ste pp rocessof"one g rindin g andtwo p olishin g " , "two g rindin g andone

p olishin g "orthefour-ste pp rocessof"twog rindin gandtwop olishin g " , andthena pp l y in gtheetchin ga g ent

com p osedofh y drofluoricacid , nitricacidanddistilledwaterwithdifferentvolumeratiosdeterminedb yre p eated

tests , thehi g h- q ualit y metallo g ra p hicsam p lesthatmeettheins p ectionre q uirementscouldbeobtained , which

g reatl y im p rovedthemetallo g ra p hicsam p le p re p arationefficienc y oftitaniumandtitaniumallo y s.

Ke y words : titaniumallo y ; p re p arationofmetallo g ra p hicsam p le ; g rindin g ; p olishin g ; etchin g
与其他金属材料相比, 钛及钛合金质地较软、 摩 切割和磨抛都会导致其产生形变孪晶和黏结层, 出
擦因数大、 热导率较低, 在制备金相试样时, 剧烈的 现局部过热现象, 从而形成显微组织假象 [ 1-4 ] 。因而
在制备钛及钛合金金相试样过程中, 去除划痕和塑
性流变工作显得非常困难, 导致磨制和抛光效率非
收稿日期: 2020-09-28
常低 [ 5-6 ] 。目前, 对制备不同类型钛合金金相试样的
基金项目: 四川省教育厅2018年重点项目( 18ZA0252 ); 绵阳师
范学院人才引进启动项目( QD2018A004 ) 磨制和浸蚀方法的系统化研究报道很少, 相关试验
作者简介: 黄德明( 1975- ), 男, 高级工程师, 主要从事金属材料 人员, 尤其是 刚 进 入 该 领 域 的 试 验 者, 因 缺 乏 系
成形与组织性能控制技术研究工作, demin g _ huan g 03@163.com
3 4
