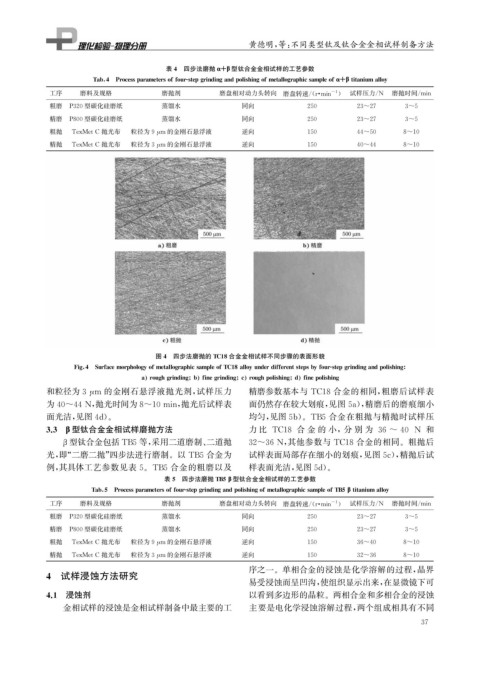

Page 53 - 理化检验-物理分册2021年第九期

黄德明, 等: 不同类型钛及钛合金金相试样制备方法

表4 四步法磨抛α+ β 型钛合金金相试样的工艺参数

Tab 4 Process p arametersoffour-ste pg rindin g and p olishin g ofmetallo g ra p hicsam p leofα+ β titaniumallo y
工序 磨料及规格 磨抛剂 磨盘相对动力头转向 磨盘转速 /( r · min ) 试样压力 / N 磨抛时间 / min
-1
粗磨 P320型碳化硅磨纸 蒸馏水 同向 250 23~27 3~5
精磨 P800型碳化硅磨纸 蒸馏水 同向 250 23~27 3~5

粗抛 TexMetC 抛光布 粒径为9 μ m 的金刚石悬浮液 逆向 150 44~50 8~10

精抛 TexMetC 抛光布 粒径为3 μ m 的金刚石悬浮液 逆向 150 40~44 8~10

图4 四步法磨抛的 TC18合金金相试样不同步骤的表面形貌

Fi g 4 Surfacemor p holo gy ofmetallo g ra p hicsam p leofTC18allo y underdifferentste p sb y four-ste pg rindin g and p olishin g

a rou g h g rindin g b fine g rindin g c rou g h p olishin g d fine p olishin g

和粒径为3 μ m 的金刚石悬浮液抛光剂, 试样压力 精磨参数基本与 TC18 合金的相同, 粗磨后试样表

为40~44N , 抛光时间为8~10min , 抛光后试样表 面仍然存在较大划痕, 见图5a ), 精磨后的磨痕细小

面光洁, 见图4d )。 均匀, 见图5b )。 TB5 合金在粗抛与精抛时试样压

3.3 β 型钛合金金相试样磨抛方法 力 比 TC18 合 金 的 小, 分 别 为 36~40 N 和

型钛合金包括 TB5等, 采用二道磨制、 二道抛 32~36N , 其他参数与 TC18 合金的相同。粗抛后
β
光, 即“ 二磨二抛” 四步法进行磨制。以 TB5合金为 试样表面局部存在细小的划痕, 见图5c ), 精抛后试
例, 其具体工艺参数见表 5 。 TB5 合金的粗磨以及 样表面光洁, 见图5d )。
表5 四步法磨抛 TB5 β 型钛合金金相试样的工艺参数

Tab 5 Process p arametersoffour-ste pg rindin g and p olishin g ofmetallo g ra p hicsam p leofTB5 β titaniumallo y
工序 磨料及规格 磨抛剂 磨盘相对动力头转向 磨盘转速 /( r · min ) 试样压力 / N 磨抛时间 / min
-1
粗磨 P320型碳化硅磨纸 蒸馏水 同向 250 23~27 3~5
精磨 P800型碳化硅磨纸 蒸馏水 同向 250 23~27 3~5
粗抛 TexMetC 抛光布 粒径为9 μ m 的金刚石悬浮液 逆向 150 36~40 8~10

精抛 TexMetC 抛光布 粒径为3 μ m 的金刚石悬浮液 逆向 150 32~36 8~10

序之一。单相合金的浸蚀是化学溶解的过程, 晶界
4 试样浸蚀方法研究
易受浸蚀而呈凹沟, 使组织显示出来, 在显微镜下可
4.1 浸蚀剂 以看到多边形的晶粒。两相合金和多相合金的浸蚀
金相试样的浸蚀是金相试样制备中最主要的工 主要是电化学浸蚀溶解过程, 两个组成相具有不同
3 7
