Page 41 - 理化检验-物理分册2021年第九期

李小慧, 等: 热塑 / 热固性聚苯醚的共混改性及其复合材料层压板的性能

联分子结构组成具有互穿网络聚结构的 PPO / PPE 的良好韧性, 又保持了 PPE 的良好耐化学性和尺寸
混合体系, 在发生变形时该结构能够通过柔性分子 稳定性 [ 3 , 9 ] , 提高了材料的综合性能。
链的运动降低界面应力, 改善介质材料韧性, 有效提 当 PPO 添加量进一步增加时, 介质弯曲强度逐
高了铜箔剥离力。 渐下降, 当添加量达到 40% 时, 弯曲强度下降至最
大值的95% 。增韧效果会受到树脂单体交联程度
的影响 [ 9 ] , 由于 PPO 分子量较大、 链较长, 分子链空
间位阻增大, 所以当 PPO 加入过量时, 会明显阻碍
PPE 与交联剂发生反应, 树脂固化后强度降低, 导
致弯曲强度逐渐降低。综上, 随着 PPO 添加量的逐
渐增加, 介质弯曲强度呈先上升后下降的趋势, 与铜
箔剥离力变化趋势一致。
2.3 玻璃化转变温度测试
图5为不同 PPO 添加量介质的温度与热内流

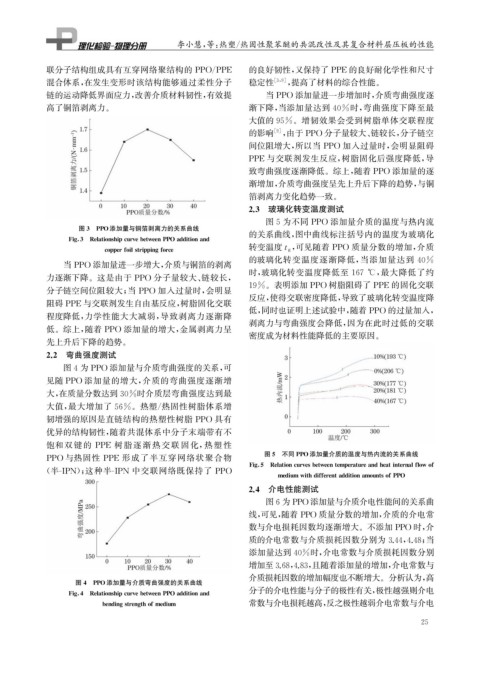

图3 PPO添加量与铜箔剥离力的关系曲线
的关系曲线, 图中曲线标注括号内的温度为玻璃化

Fi g 3 Relationshi p curvebetweenPPOadditionand
, 可见随着 PPO 质量分数的增加, 介质
co pp erfoilstri pp in g force 转变温度 t g
当 PPO 添加量进一步增大, 介质与铜箔的剥离 的玻璃化转变温度逐渐降低, 当添加量达到 40%
时, 玻璃化转变温度降低至 167 ℃ , 最大降低了约

力逐渐下降。这是由于 PPO 分子量较大、 链较长,
19% 。表明添加 PPO 树脂阻碍了 PPE 的固化交联
分子链空间位阻较大; 当 PPO 加入过量时, 会明显
反应, 使得交联密度降低, 导致了玻璃化转变温度降
阻碍 PPE 与交联剂发生自由基反应, 树脂固化交联
低, 同时也证明上述试验中, 随着 PPO 的过量加入,
程度降低, 力学性能大大减弱, 导致剥离力逐渐降
剥离力与弯曲强度会降低, 因为在此时过低的交联
低。综上, 随着 PPO 添加量的增大, 金属剥离力呈
密度成为材料性能降低的主要原因。
先上升后下降的趋势。
2.2 弯曲强度测试
图4为 PPO 添加量与介质弯曲强度的关系, 可
见随 PPO 添加量的增大, 介质的弯曲强度逐渐增
大, 在质量分数达到30%时介质层弯曲强度达到最
大值, 最大增加了 56% 。热塑 / 热固性树脂体系增
韧增强的原因是直链结构的热塑性树脂 PPO 具有
优异的结构韧性, 随着共混体系中分子末端带有不
饱和双键的 PPE 树脂逐渐热 交 联 固 化, 热 塑 性
图5 不同 PPO添加量介质的温度与热内流的关系曲线
PPO 与热固性 PPE 形成了半互穿网络状聚合物
Fi g 5 Relationcurvesbetweentem p eratureandheatinternalflowof
( 半 -IPN ); 这种半 -IPN 中交联网络既保持了 PPO
mediumwithdifferentadditionamountsofPPO
2.4 介电性能测试
图6为 PPO 添加量与介质介电性能间的关系曲
线, 可见, 随着 PPO 质量分数的增加, 介质的介电常
数与介电损耗因数均逐渐增大。不添加 PPO 时, 介
质的介电常数与介质损耗因数分别为3.44 , 4.48 ; 当
添加量达到40%时, 介电常数与介质损耗因数分别
增加至3.68 , 4.83 , 且随着添加量的增加, 介电常数与
介质损耗因数的增加幅度也不断增大。分析认为, 高
图4 PPO添加量与介质弯曲强度的关系曲线
分子的介电性能与分子的极性有关, 极性越强则介电

Fi g 4 Relationshi p curvebetweenPPOadditionand
常数与介电损耗越高, 反之极性越弱介电常数与介电
bendin g stren g thofmedium
2 5
